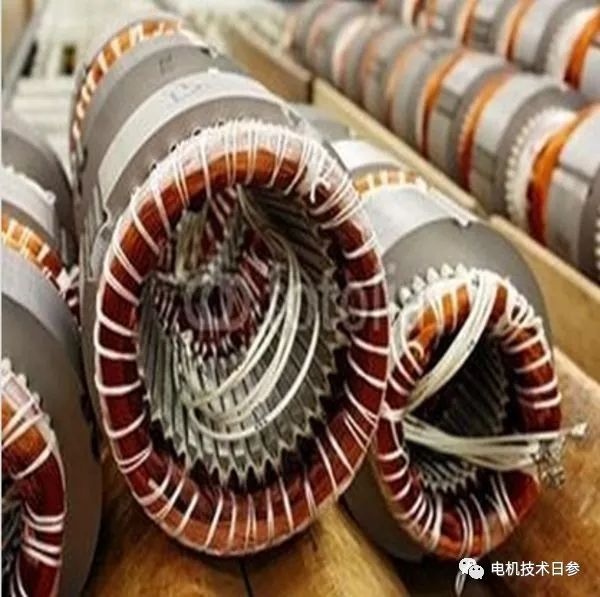

无锡伯顿起重电机2019年1月6日讯 对于电机产品，绕组是电机的心脏，绕组本身应与铁芯及其他零部件保持绝缘关系，如果是三相电机，绕组的相与相之间同样应保持绝缘关系。
绝缘结构是由同一种或几种绝缘材料通过特定的工艺组合在一起所形成的结构称为绝缘结构。主要涉及匝间绝缘、对地绝缘、外包绝缘，如果是三相电机，还会涉及相间绝缘。
● 匝间绝缘
匝间绝缘是指同一线圈匝与匝之间的绝缘，其作用这将电机绕组中电位不同的导体相互隔开，以免发生匝间短路。对于漆包线绕组，匝间绝缘是电磁线表面的绝缘漆，而对丝包线、云母线，则是特定绝缘材料及绝缘胶粘合而成的复合绝缘材料。
一般情况下，匝间绝缘仅靠电磁线本身所带有的绝缘，如漆包线，单玻璃丝包或双玻璃丝包线。玻璃丝包漆包线，聚酰亚胺薄膜烧结导线等自身所带有的绝缘。匝间绝缘是电机绝缘结构中较重要的且通常也是比较薄弱的绝缘，因此在设计匝间绝缘时要注意选择材料，在制造过程中必须注意，导线应光滑，不得有飞边、毛刺等，不能因机械拉伤匝间绝缘。
●对地绝缘
对地绝缘是指线圈外部的主绝缘。主要承受电机的额定电压或可能出现的过电压，它的工作电压较高，所以其电性能，机械性能和热性能都必须满足电机运行状态所提出的要求。对地绝缘厚度，一般取决于电机的额定工作电压和绝缘材料的电气机械性能，电机额定电压越高，对地绝缘包扎的层数越多，或漆膜厚度越厚。
● 外包绝缘
外包绝缘是指包在线圈对地主绝缘外的绝缘。且其作用主要是保护对地主绝缘免受机械拉伤并使整个线圈结实严整，对主绝缘起到了补强作用，外包绝缘大多采用玻璃丝带。
● 相间绝缘
相间绝缘是三相电机特有的绝缘，是相与相之间的绝缘。对于散嵌绕组，采用相间块将两相隔开，在绕组的端部也会用到绝缘软管；硬绕组的相间绝缘则采用板形绝缘材料或相对的距离空间实现。
|
