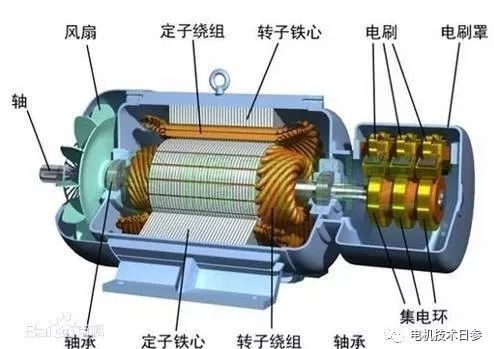

无锡伯顿起重电机2018年12月10日讯 按转子绕组形式，一般可分为绕线式和鼠笼式两种类型，绕线式转子电机是指转子为绕线式的电机。
按照绕线电机转子的特性，转子绕组的星点安排在轴伸端，绕组的引出端排布在非轴伸端。这种电机涉及到的一个问题是转子绕组与集电环的连接，一种是在轴上打深孔和斜孔，通过引线穿过深孔引出与集电环连接，另一种则是在轴的外部连接。
无论通过深孔的连接还是外连接，都涉及一个绝缘问题，通过穿深孔连接时，深孔和斜孔打制过程中，金属屑、毛刺及与引线接触部位的加工光滑度要求非常关键，包括引线出轴端孔时的固定和长度要求要恰到好处。采用外部连接时，引线与本线之间的连接，以及连接件与轴的绝缘和固定同样是非常关键的环节，一是要绝缘，二是要防止离心甩开。实践证明，设计和加工工艺可以不同，但转子的可靠性要求是不变的。
绕线式三相异步电动机启动方式
● 转子回路串液体变阻器启动
液体变阻器俗称水电阻，顾名思义，在特制的水箱内装有电阻值的液体，液体一般用纯净水加入适量的电解粉按一定比例配制，在水箱的底部有一组静极板，水箱顶部有一组动极板，动极板在驱动装置的驱动下，在一定时间内下降到与静极板接触，接触后由外部接触器将水电阻切除，从而实现平滑启动。适用于大功率高压电动机。
● 转子回路串接频敏变阻器起动

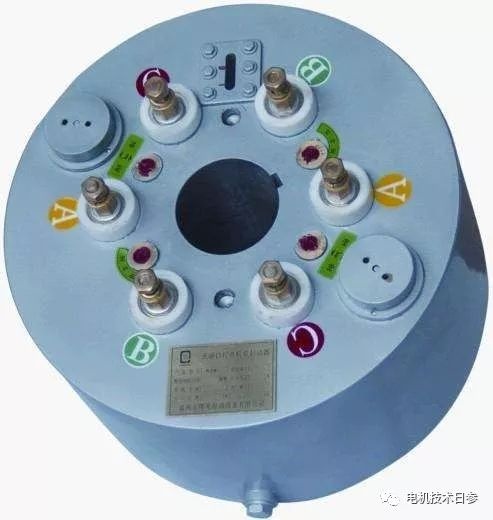

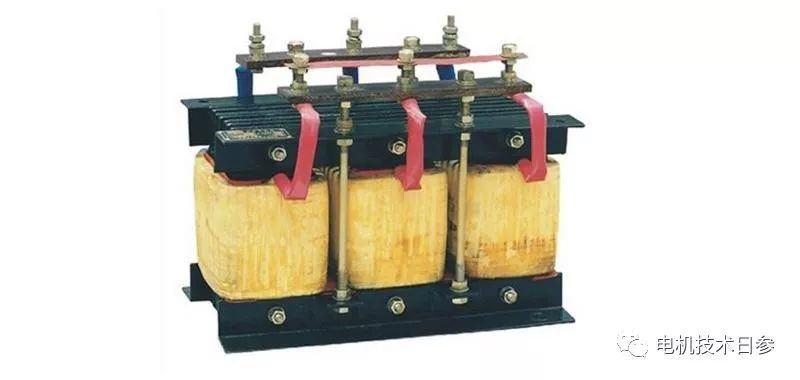

频敏变阻器的电阻（电抗）随线圈中所通过的电流频率而变。刚起动时，电机转差率较大，转子电流（即频敏电阻线圈通过的电流）频率较高，等于电源频率。因此，频敏变阻器的电阻较大，这就相当于起动时在转子回路中串接一个较大电阻，从而使起动电流减小。随着电动机转速的加快，转差率逐渐减小，转子电流频率逐渐降低，频敏变阻器电阻也逐渐减小，较后把电动机的转子绕组短接，频敏变阻器从转子电路中切除。适用于中小功率低压电动机。
● 转子回路串接电阻起动
绕线式三相异步电动机可以在转子回路中串入电阻进行起动，这样就减小了起动电流。一般采用起动变阻器起动，起动时全部电阻串入转子电路中，随着电动机转速逐渐加快，利用控制器逐级切断起动电阻，较后将全部起动电阻从转子电路中切除。这种方式适用于中小功率低压电动机。
|
