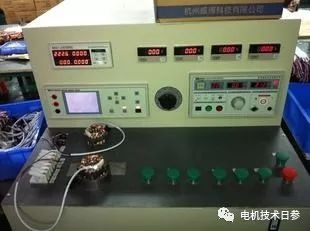

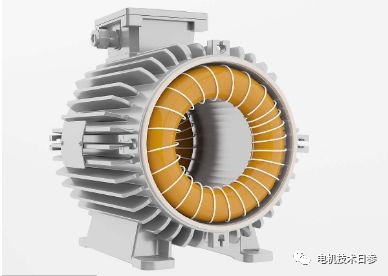

无锡伯顿起重电机2018年11月16日讯 规范生产的电机生产企业都会对绕组进行匝间试验，但在试验过程中往往会遇到疑似匝间，很难直接判定的事实。当采用双绕组对比法进行试验时，若两个绕组都正常时，两条曲线将完全重合，即在匝间仪屏幕上只看到一条衰减的正弦波曲线。若两条曲线不完全重合，则有可能是被试的两个绕组存在匝间短路故障或磁路参数存在差异，也可能是仪器和接线方面的故障。
因不同规格或不同厂家生产的匝间仪对绕组的同一种故障的反应会有所不同；另外，对三相绕组，不同的接线方式也会出现不同的反应，所以很难给出一个通用的判定标准。试验者应不断通过试验总结经验，得出自己行之有效的判定标准。
● 两条曲线都很平稳，但有小量差异
（1）和总匝数相比而言，有少量的匝间已完全短路；
（2）若被试电机这一个规格都存在这种现象，则很可能是由于磁路不均匀造成的，比如槽距不均、定转子之间气隙不均（对于整机产品而言）、铁心导磁性能在各个方向不一致等原因造成，拆出转子后再进行试验，若曲线变为正常状态，则说明不是定子绕组的问题；
（3）对于有较多匝数的绕组，也可能是其中一相绕组匝数略多或略少于正常值；

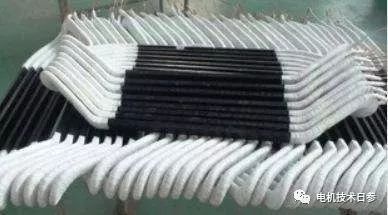

（4）对于多股并绕的线圈，在连线时，有的线股没有接上或节点接触电阻较大，此时两个绕组的直流电阻也会有一定差异
5）三相绕组因导线材料和绕制线圈、端部整形等操作工艺有波动，造成电阻或电抗的少量差异；
（6）由两个闸流管组成的匝间仪，在使用较长时间后，会因两个闸流管或相关电路元件（如电容器的电容量及泄漏电流值等）参数的变化造成输出电压有所不同，从而使两条放电曲线产生一个较小的差异，此时，对每次试验（如三相电机的三次试验）都将有相同的反应，但应注意，该反应对容量较大的电机会较大，对容量较小的电机可能不明显；
（7）仪器未调整好，造成未加电压时两条曲线就不重合。
● 两条曲线都很平稳，但差异较大

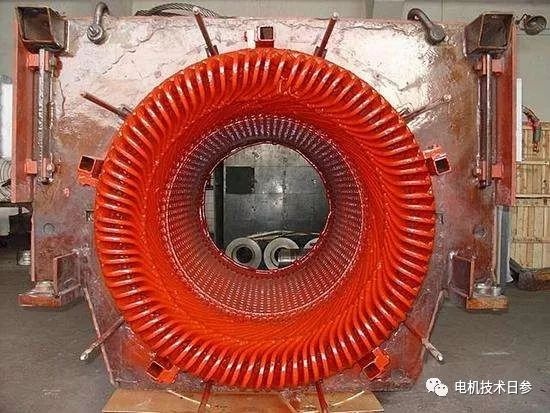

（1）两个绕组匝数相差较多或其中一个绕组内部相距较远（从理论上讲较远，但实际空间距离是零）的两面或几面已完全短路，此时两个绕组的直流电阻也会有一定差异；
（2）两个绕组匝数相同，但有一个绕组中的个别线圈存在头尾反接现象。此时两个绕组的直流电阻会完全相同或大体相同。
●一条曲线平稳并正常，另一条曲线出现杂乱尖波
（1）曲线出现杂乱尖波的那个绕组内部存在似接非接的匝间短路，在高电压的作用下，短路点产生电火花，如发生在绕组端部，则可能看到蓝色的火花，并能听到“啪啪”的放电声。
（2）仪器接线松动或虚接。
●两条曲线都出现杂乱的尖波
（1）被试的两套绕组都存在匝间短路故障；
（2）当铁心采用接地方式放置时，接地点松动不实。
|
