无锡伯顿起重电机2018年11月6日讯 电机绕组的直流电阻是电机的一个重要参效，测定该参数是电机试验的一项重要内容。通过对实测电阻值的分析，可以初步判定被试电机绕组的匝数、线径、并绕根数、接线方式及接线质量等是否达到了设计或预计的要求以及绕组匝与匝之间有无严重的短路问题等。统组的直流电阻又是参与损耗计算和温升计算必需的参数。因此，绕组直流电阻的测定试验必须选择较高精度的仪表，并做到认真、细心，使所测数据具有较高的准确度。
在电机试验中测量绕组的直流电阻时，一般采用直流电阻测量仪表直接测取数值；也可以采用电压表和电流表同时测取通过绕绕组的直流电流和绕组两端的电压，再利用欧姆定律求出被测绕组直流电阻的方法，该方法简称为“电压电流法”。
●直流电阻电桥
测量电机绕组直流电阻较常用仪表是直流电阻电桥。常用的直流电阻电桥有两大类，一类称为单臂电桥，又称为惠斯登电桥；另一类称为双臂电桥，又称为凯尔文电桥。这里的“臂”是指电桥与被测电阻的连线，单臂是每端一条连线；双臂是每端两条连线。单臂电桥用于测量1Ω以上的电阻；双臂电桥则用于测量1Ω及以下的电阻；双臂电桥和单臂电桥相比，其优点是可以基本消除引接线电阻产生的误差。
●数显电子式直流电阻测量仪
数显电子式直流电阻测量仪也较常用，其外形规格很多。这种仅表的工作原理基于上面所说的“电压电流法”。和直流电阻电桥相比，它有使用方便、读数快捷的优势，在一定的测量范围内，还具有精度高的优点；不足之处是，稳定性相对较差。使用这类仅表时，应注意给绕组通入的电流不要超过绕组额定电流的10%，并且通电时间要尽可能短，以免绕组发热影响测量准确度。
（1）使用单臂电桥测量小电阻，由于精确度达不到要求，导致测量的不准确性，电阻不平问题不能发现。该类问题在修理电机的厂家经常发生。
（2）供电电池电量不足时，电桥稳定性不好，测量数据时大时小，容易出现测量的不平衡。
（3）档位选择不合理，导致表针极限摆动，容易导致电桥烧坏。
（4）未能及时关闭电源，因测量端头相接触，导致电池瞬间亏电。

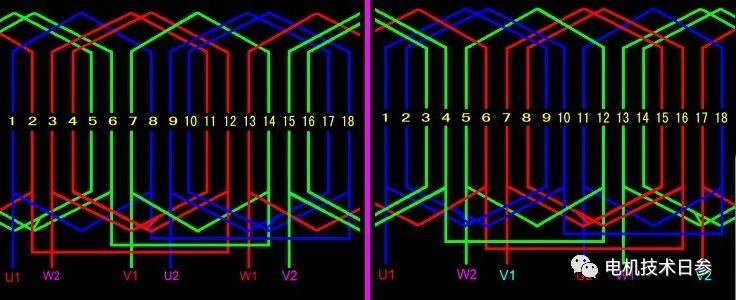

（5）当电机某相的头与尾端接反时，无法采用电桥发现，只能在后期检查试验时发现。
|
