无锡伯顿起重电机2018年5月13日讯 电力作业维修过程中，我们经常会遇到刚才还好好的电路，电机还转的很嗨，这会看电机却一动不动，没了反应的情况，着实会让人很无语，但是也不用担心，掌握了基本的故障排查方法，很快就会解决问题。
故障排查我们需要用到的基本工具有：电笔，万用表，螺丝刀等等常用工具。

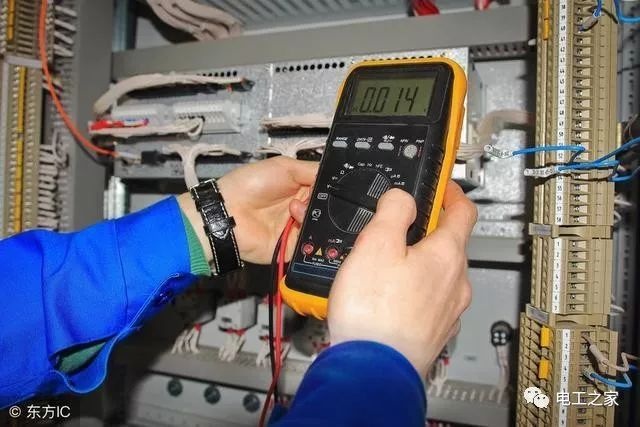

故障排查方法：较常用的方法就是万用表的电阻档和电压挡查故障了，个人习惯用万用表电阻挡进行互相排查。

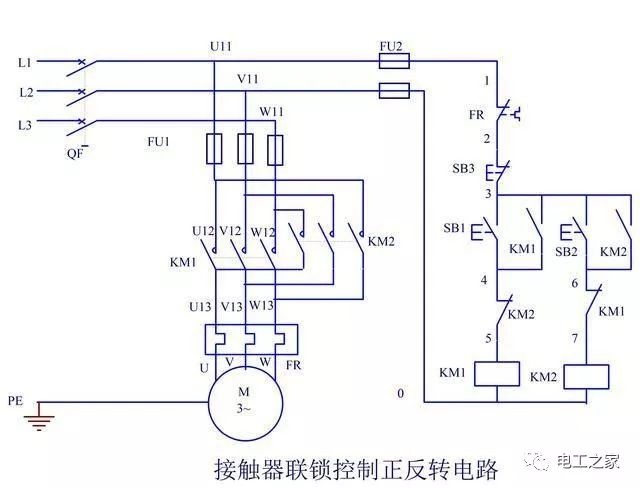

为了更加形象的说明查找故障的过程和方法，我们参考以下电路图：接触器连锁控制正反转电路。
故障现象：接触器没有反应，电机不转动。
排查步骤：
一，将电路停电，并且验电，确认无电后进行故障排查。
二，电路元器件机械故障。
万用表分别测量：热继电器触点是否闭合良好，停止按钮SB3动作是否良好,启动按钮SB2,SB1动作是否良好,线路保险FU1,FU2是否导通，交流接触器的线圈KM1和KM2是否有阻值，特别需要重点测量KM1（KM2）接触器的自锁点和互锁点，确保接触器线圈和主触头以及辅助触头动作良好。
三，电气电路故障排查。
1，首先触摸线路，看是否存在明显的接触不良或者似接非接的地方，特别是接触器的自锁点和互锁点位置接线。
2，将万用表打至电阻档或者蜂鸣档，一根表笔固定测在1号线位置，另一根表笔测量0号线，正常情况下，按下启动按钮SB1或者SB2，万用表会接通，显示出接触器KM1或者KM2的电阻值（约几百欧）。
3，如果按下SB1，没有反应，则保持1号线的表笔不动，将另一根表笔移至5号线，再次按下SB1测量，看是否线路导通。
4，如果还是没反应，则保持1号线表笔不动，另一根表笔继续测量4号线-3号线等，直到找出较近的线路不通点，解决故障后继续将另一根表笔移至0号线，相同的方法测量，可以解决一个或者多个故障点同时存在的现象。
同理可以测量1号线和7号线之间的线路通断情况，原理类似！
常见的重点故障的部位：热继电器，交流接触器自锁点和互锁点，按钮老化生锈，接触器卡死，吸合不够，保险烧坏等。
电阻故障排查方法是应用比较广泛的故障排查方法，相对于电压排查方法更加安全，易于操作。熟悉和掌握一种自己习惯的故障排查方法是电力作业人员必备的技能。
|
