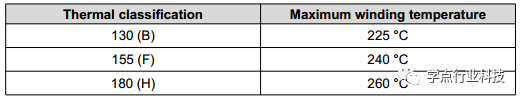

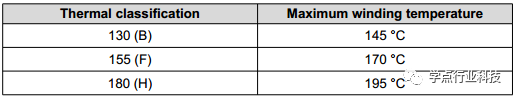

不同绝缘等级的电机,电机温度的保护需要满足以下两种温升情况:
无锡伯顿起重电机2018年5月6日讯 可选的保护措施,一种是基于电流的保护,此类主要包括安装在柜内的保险丝,马达保护开关等;另外一种是直接装在电机定子线圈中的测温元件,也是本文要介绍的温度保护传感器:TF、TH、KTY

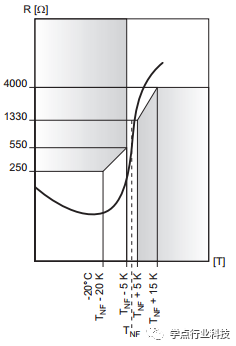

PTC是指正温度系数热敏电阻,超过一定的温度(居里温度)时,它的电阻值随着温度的升高呈阶跃性的增高。
温度正常的范围在20-500欧,超温的阻值会超过4000欧。

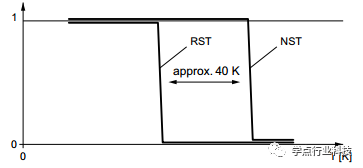

正常情况下,为NC,达到保护值后,触发动作。但触发后,需要降到一定温度后,才可恢复原始状态
NST:额定触发工作点
RST:恢复工作点
NST-RST = 40K
KTY - 硅材料温度传感器

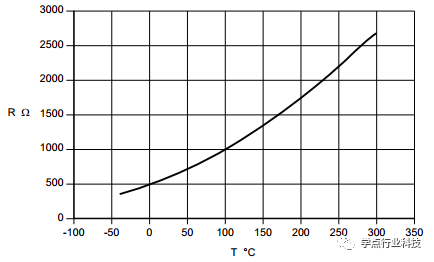

KTY84-130,具有接近线性的温度保护曲线
TF,TH属于间接保护元件,只能在某个点触发保护,而KTY可持续读出温度值,其曲线如下:
|
