无锡伯顿起重电机2018年4月25日讯 电机运行中在转轴两端会出现电位差即轴电压。小电机中，轴电流作用轻微，一般觉察不到；大电机则不然，轴电压常常会高到足以将轴承中具有绝缘作用的油膜击穿，产生轴电流，流过转轴、轴承及底板构成的回路，在轴颈和轴瓦上产生电蚀麻点或搓板状烧痕或使滚动轴承过热烧毁。
轴电流由两方面的因素引起：（1）磁路不均匀、不对称造成的单极效应；（2）电容电流。
●关于单极效应

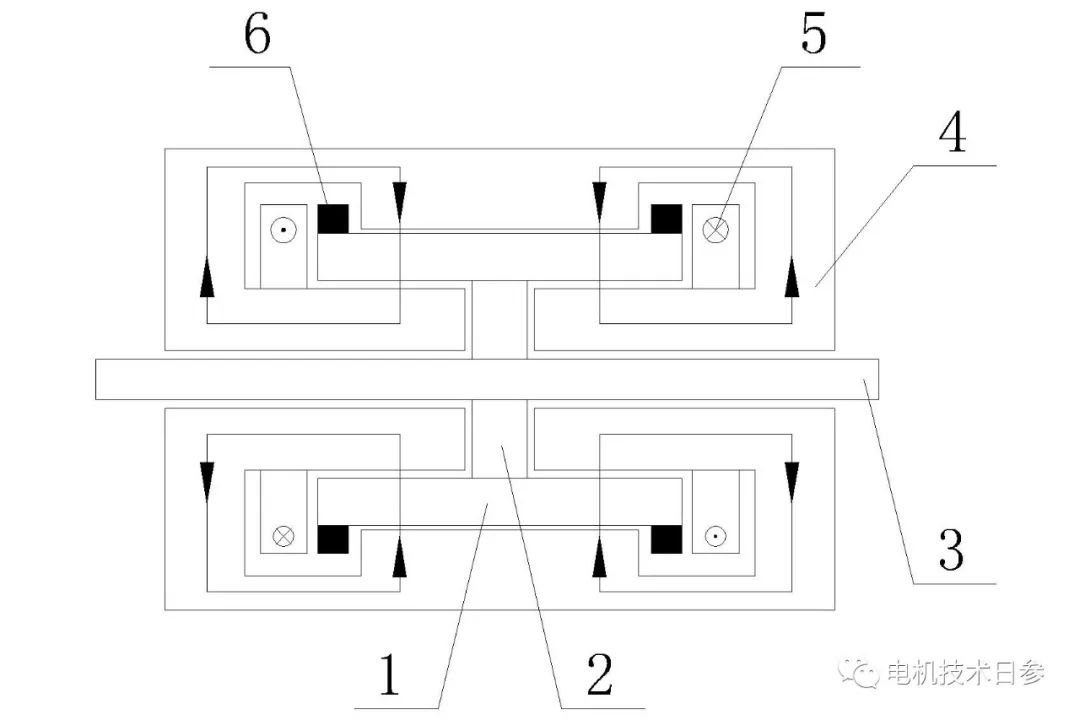

单极效应是对单极电机的一个特征描述。所谓单极电机是指从电枢的一端看，磁极为单一极性，是一种无换向器直流电机。电枢是一个金属圆盘（看作径向导体组合）或圆筒（看作轴向导体组合），电枢导体旋转时，在电枢导体中感应出方向不变的径向或轴向电动势，可作为低电压、大电流的电源设备。为降低接触电压降和电刷摩擦损耗，采用液体金属集电装置。图1为单极电机模型图。
1圆筒形铜质转子；2圆盘形支架，把电枢固定在转子上；
3转轴；4空心筒形定子磁轭；5两个环形励磁线圈；
6环列在电枢两端的碳刷。
图1
● 大容量高压电机“单极效应”
由于装配和自身原因，大容量高压电机容易引起磁通的不对称，导致轴两端产生电压，称为“单极效应”，即图1所示单级磁场效应。当轴两端电压足以击穿轴与轴承间的油膜时，便发生放电形成轴电流，使润滑冷却的油质逐渐劣化，严重者使轴承烧坏，被迫停机造成事故。
磁通的不对称大致有以下原因：由于定子与转子气隙不均匀造成磁通的不对称；由于定子铁芯局部磁阻较大，如定子铁芯的锈蚀，或分裂式定子铁芯（大部分是水轮发电机）在现场组装接合不好等原因造成局部磁阻过大；由于分数槽电机的电枢反应不均匀，引起转子磁通的不对称。
● 电容电流
电容电流又叫位移电流，不同于电荷定向移动形成的电流，并没有真的从故障点流向大地，是由于电容充放电引起的等效电流。对于交流电，因为电流是不断变化的，这种等效电流也就始终存在。
● 改善轴承座对地绝缘，切断轴电流回路；
● 在轴上装设接地电刷，使轴电流沿电刷向大地放电，减少轴电流对轴瓦（或轴承的）的损伤。
因此，容量较大的高压电机都有防轴电流措施：一般情况下是在非负荷端加绝缘垫阻轴电流；另一种方法是对大型电机采取用碳刷短接两端轴承方法，让轴电流不经过轴承。
|
