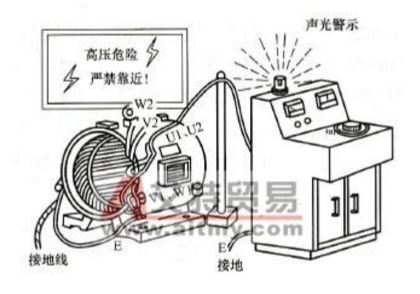

无锡伯顿起重电机2018年2月11日讯 该试验必须在绝缘电阻测试合格后才能进行，耐压试验使用工频耐压仪进行，主要确定三相定子绕组相间绝缘及对地绝缘性能，耐压试验通常进行两次，即将U、V两相绕组接高压，W相和机壳接地，进行一次耐压试验；将U、W两相绕组接高压，V相和机壳接地再进行一次，两次试验均未发生击穿便为合格(见图1)。
图1
为了防止电动机绕组在嵌线、接线及装配等工序后返工，每完成一道工序都要进行一次耐压试验，各工序间的耐压实验电压见表1、表2。

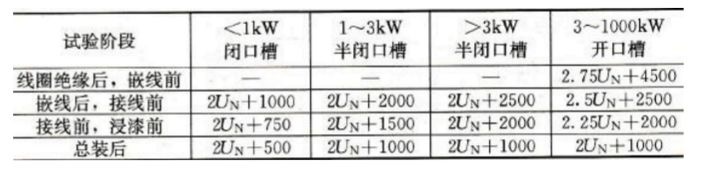

表1 定子耐压试压电压 /V

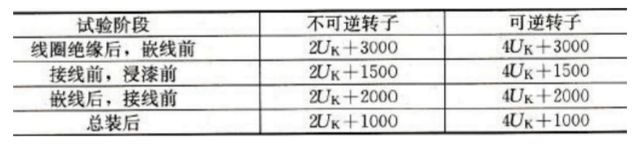

表2 转子耐压试压电压 /V
注：UK为转子绕组开路电压。
试验时，调节耐压试验仪的输出电压，使电压由零慢慢升高到规定的试验电压，持续1min无击穿现象，再将试验电压慢慢降至零。试验人员在试验时，必须注意人身安全及设备的安全，应禁止无关人员进入试验区域。试验完毕后，必须对被试电机绕组对地短路放电后才能拆线。
|
