起重电机、YZR起重电机,YZB起重电机专业生产厂家无锡宏达电机2022年10月13日讯 三相异步电动机从切断电源到完全停止旋转，由于惯性的关系，总要经过一段时间，这往往不能适应某些生产机械工艺的要求。如卷扬机、机床设备等，无论是从提高生产效率，还是从安全及工艺要求等方面考虑，都要求能对电动机进行制动控制，能迅速使电动机停机、定位。
三相异步电动机的制动方法一般有两大类；机械制动和电气制动。机械制动是用机械装置来强迫电动机迅速停机；电气制动是在异步电动机接到停机命令时，同时产生一个与原来旋转方向相反的制动转矩，迫使电动机转速迅速下降。电气制动控制线路包括反接制动和能耗制动。目前，由于三相异步电动机普遍采用软起动器或变频器控制，能耗制动和反接制动装置现场已很少见了，但软起动器或变频器控制电动机制动的概念是一样的。同样，从电气控制角度看，传统的反接制动和能耗制动控制线路的逻辑控制方法和思维方式还是十分重要的，仍然是学习电气控制方法和设计方法的基础。因此，本文讨论传统的反接制动和能耗制动控制线路的目的并不在于线路结构本身，旨在讨论逻辑控制的思维方法。

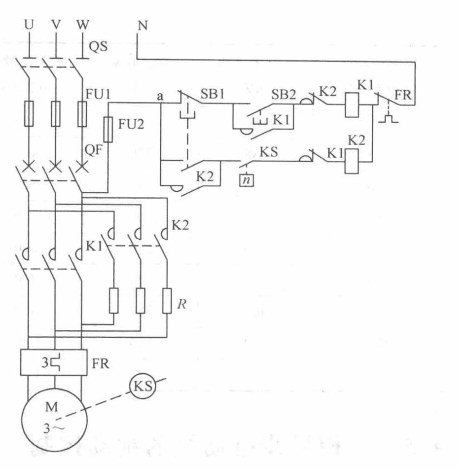

反接制动是通过改变加到异步电动机上的电源相序，使定子绕组产生反向旋转磁场，从而产生制动转矩的一种制动方法。由于反接制动时，转子与旋转磁场的相对速度接近于两倍同步转速，所以，定子绕组中流过的反接制动电流相当于全电压直接起动时的电流的两倍。因此，反接制动虽然制动迅速，但冲击电流效应较大，通常仅适用于10kW及以下的小容量异步电动机。为了减小冲击电流，通常要求在异步电动机主电路中串接一定的电阻以限制反接制动电流，这个电阻称为反接制动电阻。反接制动的另一要求是在异步电动机转速接近于零时，及时切断反相序电源，以防止反向再起动。下图是反接制动控制。

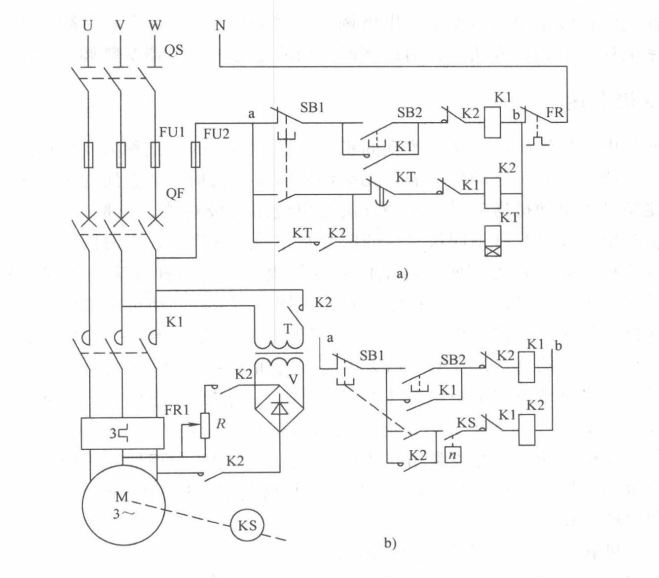

所谓能耗制动，就是在异步电动机脱离三相交流电源之后，在异步电动机定子绕组上立即施加直流电压，产生空间静止磁场，利用转子感应电流与空间静止磁场的相互作用达到制动的目的。下图所示是三相异步电动机单向能耗制动控制线路。
|
