无锡伯顿起重电机2019年2月20日讯 硅钢片是电机制造过程中两大主材之一，如何选用直接影响到所设计电机的性能指标和综合水平，因而电机制造商无一例外地都十分重视进入生产环节前硅钢片的检测。
通常，新品试产用硅钢片必须采集试样测试，而批抽检的频次往往会因某种因素的影响也必须加密。但是，硅钢片测试试样准备有怎样的学问和门道呢？MS.参这就给大家絮叨絮叨。

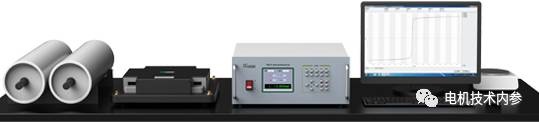

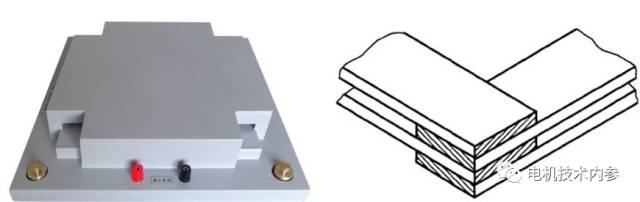

硅钢是重要的软磁合金，用途广、用量大，硅钢检测很必要，以确保硅钢磁性能满足产品需求。目前，国内厂家主要参照GB/T 13789《用单片测试仪法测量电工钢片（带）磁性能的方法》和GB/T 3655《用爱泼斯坦方圈测量电工钢片（带）磁性能的方法》两种方法对硅钢片进行检测。
不少的电机生产企业具备硅钢片检测条件，但严格按照标准要求测试的厂家并不多。Ms.参曾见识了两家对硅钢片检测的电机生产企业，一家老一些的企业采用爱泼斯坦方圈法（方圈法）检测，另一家新企业则采用单片法和方圈法同时对比检测。两家企业无一例地都没有关注测试样品的退磁、测试温度和电源电压稳定性。
标准规定试样测量前应首先退磁，测量应在环境温度（23士5)℃，相对湿度小于80%下进行。但从实际操作过程中可以发现，测试时样品的退磁、测试环境温度及电源电压的符合性不好，这样测得的数据不会准确，也是检测数据与供方提供数据不一致的一个重要原因。Ms.参今天就退磁与大伙做一个交流。

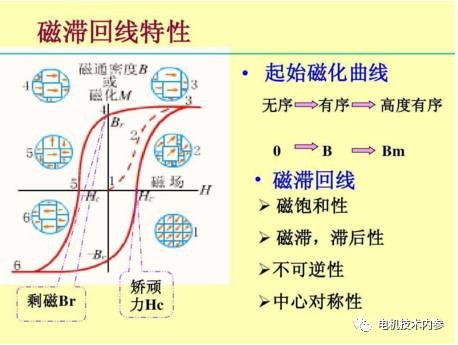

试样的退磁状态是指磁强度H和磁感应强度B同时为零的状态，有时也将这种状态称为磁中性状态，而对试样进行退磁的过程称为磁中性化。因为测磁滞回线是样品磁性随外磁场变化而变化的过程，若是样品开始有磁性那磁滞回线就不是从零点开始，就会出现磁滞回线不规律的情况。
● 热退磁是将试样加热到居里点以上，然后在无外场条件下缓慢冷却到室温。这种方法操作过程虽然复杂，可能导致试样结构变化，但它能获得完全退磁的效果。
居里点也称居里温度或磁性转变点，是指材料可以在铁磁体和顺磁体之间改变的温度，即铁磁体从铁磁相转变成顺磁相的相变温度。
● 交流退磁是在试样上加一低频交变磁场，并使其振幅由某一最大值均匀减小到零。交流退磁分为直流换向退磁和工频下的交流退磁。
目前广泛采用着工频下的交流退磁方法。由于具体操作过程不同，表现在磁场或者试样磁感应的变化快慢也有差别。实验表明，均匀降低磁感应法退磁是一种较好的退磁方法。
|
