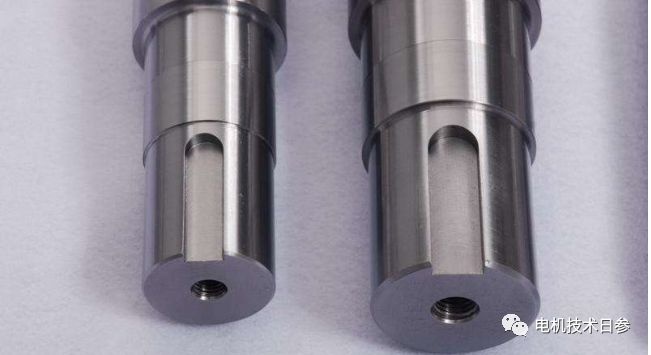

无锡伯顿起重电机2018年9月2日讯 转轴是电机中较重要的零件之一。由于其损坏大多具有疲劳性质，因此对一般电机转轴材料的要求是：应有足够高的强度，对应力集中敏感性小和加工性能良好。除不重要和受力较小的转轴采用Q235A、Q255A或Q275号普通碳素钢外，一般均由45号优质碳素钢制成，必要时进行再进行调质处理。
直径小于约10厘米时，常采用圆钢作为毛坯；10厘米以上，则采用锻造成的阶梯轴毛坯。大型电机和承受冲击性载荷的电机转轴，因其重要性提高，对材质的要求比较高，大多采用合金钢锻件。
近年来，电渣焊工艺在电机工业中应用日益广泛，特大直径（甚至直径不很大）的转轴趋向于应用由多节组合而成的焊接空心轴，以减重并节约大型锻件和降低成本。
运行时，转轴所受的应力形式因电机类型和传动机构的不同而异。通常在采用直接传动的立式电机（如水轮发电机）中，转轴承受转子重量（有时还有水推力）引起的拉应力、转矩产生的剪应力和单边磁拉力引起的弯曲应力；在传递转矩的卧式电机中，转轴承受转子重量、单边磁拉力和作用在轴伸上的外力（例如皮带拉力）所引起的弯曲应力以及转矩产生的剪应力。
（1）要有足够的强度。即在正常负载及规定的特殊情况下（如突然短路等），转轴任一部分不能产生残余变形或损坏。
（2）要有足够的刚度。即转轴的挠度必须在允许范围内。
（3）临界转速和工作转速间应有足够的差值，以免发生共振。
进行机械计算前，应先初步确定转轴的几何尺寸。常用的一个简便方法，就是直接参考已生产电机的转轴尺寸。也可采用电磁设计时的有关尺寸，或根据经验数据和力学公式先确定转轴中部（即铁心档）的直径与轴颈尺寸，再按所设计电机的结构草图来确定轴的长度。
根据对已生产电机所作的统计，转轴中部直径，对于1000千瓦以下的电机，约为定子内经或电枢外径的1/3～1/4。异步电机因气隙较小，为了增加轴的刚度，此值一般接近于1/3。
在初步设计时，弯矩数值尚不知道，这时可近似地先按抗扭强度的概念，根据转矩T来确定转轴在传递转矩部分的较小直径dmin，计算按式（1）：
TN——电机的额定转矩，TN =9565PN/nN（牛/米），PN为额定功率（千瓦），nN为额定转速（转/分）。
在中小容量的立式电机（例如各种用于水泵、通风机和离心机上的立式电动机）中，转轴铁心档的直径d0通常比传动端轴的较小直径大10~15%；在大型立式电机中，则d0一般接近于这一较小直径。轴颈的直径通常在轴中部直径和轴伸直径之间，其具体尺寸应在选用轴承（滚动式）或轴承润滑计算（滑动式）后确定。
|
