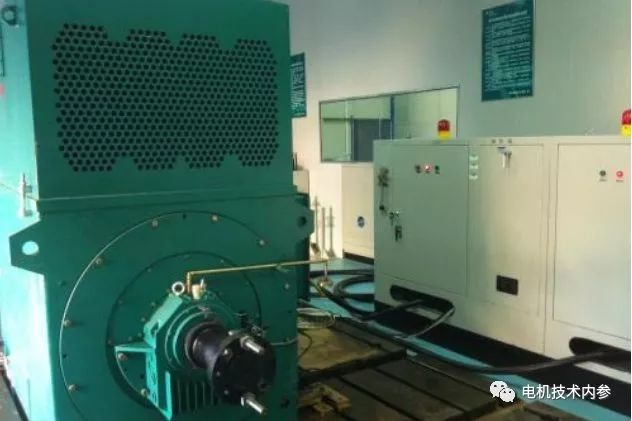

无锡伯顿起重电机2018年3月14日讯 为将一台高压电机与陪试机对中，小L费了不少心思、花了近一个多小时的功夫，本以为万无一失，没成想试验时电机发出异样声响，且伴有显著振动。
见此情景，他的师傅断电停机，让小L松开电机紧固螺栓后，亲自前后左右撬了撬，盘了几圈电机后再次拧紧螺栓。再次通上电后，电机竟然运行平稳、无任何杂音。一个多小时的活几分钟搞定，小L打心眼里佩服！
这个案例反映出联试机组轴心线对中与否，情况截然不同。至于应用于实际工况的大型高压电机，往往比这种情况要复杂得多，运行前的联机调试非常重要且繁琐。本文就高压电机的安装调试一一进行解读，交流分享经验和知识点。
-
电动机应安装在通风良好的地方,环境温度不大于40℃,海拨不高于1000米，否则需特殊订货；
-
注意电动机的进、出风口，不得使排出的热空气进入进风口产生重复循环，或者一台电机排出的热空气直接进入另一台电机；
-
确保电动机的周围有足够的工作场地以便拆卸、清理或检查电动机；
-
带油环的滑动轴承电动机的安装应使轴处于水平的位置以免漏油及保证良好的油环性能。
基础必须是刚性的，以使运行时电机的振动及轴线的不对准程度减至较小。基础较好是以足够深度的刚性混凝土墩子座落在刚性的地基上。所需有关基础方面的尺寸可参阅外形图。如果电机下面需要有地坑，则应有足够大的工作空间以便安装和维修。
将电动机安放在钢基础面上并接近于较终轴线对准的位置。应使底脚螺栓穿过电动机底脚孔并与螺孔对准，确认转子固定托架已拆除。
-
滑动轴承电动机的转子应放置于磁中心位置或转子轴向游动的中点位置（机械中心）；
-
必须确保电动机转子在热运行状态下始终处于磁中心对准的位置。在某些情况下，被驱动设备的轴有热膨胀。当电动机在室温下安装时是处于磁中心位置，这一膨胀会引起电动机在正常运行下转子轴向位置的偏移；
-
补偿被驱动设备的轴热膨胀引起的磁中心偏移。在室温下安装电动机时应将定子向远离被驱动设备的方向移一段小距离，其数值等于被驱动设备的轴在额定运行温度与安装时的室温之间的膨胀，应由被驱动设备的制造厂提供此数值；
-
防止电动机轴承因受推力负载而损坏。因被驱动设备的轴热膨胀或其它轴向力的作用，电动机转子轴承位会轴向游动，可能导致轴承因受推力负载而损坏。因此，联轴器必须能限止转子的游动范围。设滑动轴承电动机的总游动间隙是W毫米，则联轴器的安放必须将转子的总游动值限止在(0.36-0.38)W毫米范围内，而游动中心线在机械中心处。例如，电动机的游动间隙W=12.7毫米，则联轴器必须限止转子的总游动值在0.38x12.7=4.8毫米范围内。当电动机的定位已满足轴向游动的要求时，则装上并拧紧底脚螺栓。
一次灌浆达到强度后，用增力扳手按规定的扭矩紧固底座地螺栓。以风机轴为基准，通过测量电机与被驱动设备联轴器，对电机进行准找正。
-
测量径向圆跳动时，在径向布置一块千分表；端面圆跳动则在与轴中心等距离处对称布置两千分表。在测量一个方位上径向读数(径向圆跳动)的同时，测量相对方两位上的轴向读数(端面圆跳动)，以便消除轴在盘车时窜动对轴向读数的影响。
-
将联轴器的径向间隙(径向读数)和轴向间隙值(轴向读数)与要求值比较，然后根据偏移情进行调整，先调整轴向间隙，使两半联轴器平行，然后调整径向隙，使两半联轴器同轴。
-
电机的水平方向微调采用底座上安装的块配合顶丝调整，垂直方向的微调通过电机底座上的顶丝调整，过加减垫片以及移动电机进行精确校准，直到达到允许误差。
-
找正合格后，交叉轮流拧紧电机地脚螺栓，复测找正偏差，记测量值。电机较终定位后，安装定位销，利用锥形铰刀扩孔，保证定位销能够用手插入，并与顶部平齐。将六角螺栓和垫圈拧入圆锥销，拧入深度大约为5mm。用铁锤轻轻敲打锥销，使锥销陷入同样深度紧固六角螺栓。
尽管弹性联轴器允许相当量的轴线对不准，但是即使只有千分之几毫米的失调也可能将巨大的振动力引入系统之中。为了获得较长的轴承寿命及较小的振动，要尽量调准机组中心并要核对热状态下的对准情况。
|
