起重电机专业生产厂家无锡宏达2022年6月11日讯 经常有人问如何将380V的三相交流电动机改装成单相220V电机，显然，大家都觉得三相电机是可以改装成单相电机的，但大家有没有想过，它为什么可以改装，原理是什么？

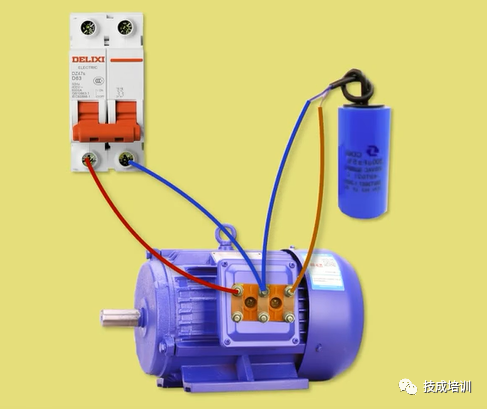

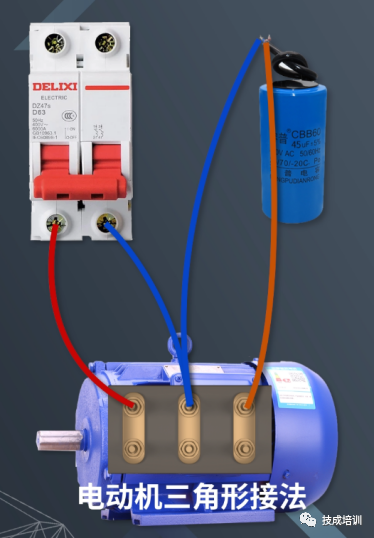

其实，将三相电机改成单相很简单，只需加个电容就行，其接线形式也有好几种，但其原理都是一样的，今天，我就简单给大家讲一下这个原理吧！
首先，不管是三相交流电机或是单相交流电机，它们能够转动的根本原因都在于存在旋转磁场。所谓旋转磁场，简单来说就是电机定子绕组通电后产生的会旋转的磁场。

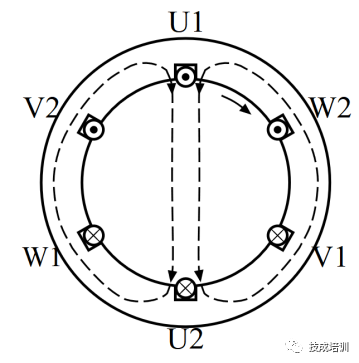

三相电机的定子绕组在空间的分布存在角度差，例如下图所示的电机绕组分布图中，三相绕组的首尾端在空间上依次相差120°角。

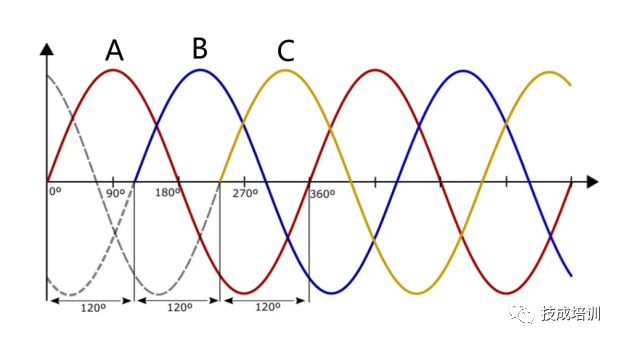

然后又由于电机三相绕组所接的三相交流电依次存在120°的相位差，使得三相绕组流过的电流不同步。如下图所示为三相电流波形，横坐标是时间，表示A相电流先达到最大值，所以它产生的磁场也最强，根据右手螺旋定则，这个磁场的方向垂直于A相绕组；然后到B相电流最大，最强磁场的方向就会变成与B相绕组垂直，依次再到C相，不断循环，连续起来就意味着，磁场总是在不断地沿A-B-C的顺序旋转。
单相电机的定子绕组在空间的分布与三相电机一样，也存在角度差，只不过是三相电机有三个绕组，角度差依次为120°，而单相电机有两个绕组，垂直分布，角度差为90°。

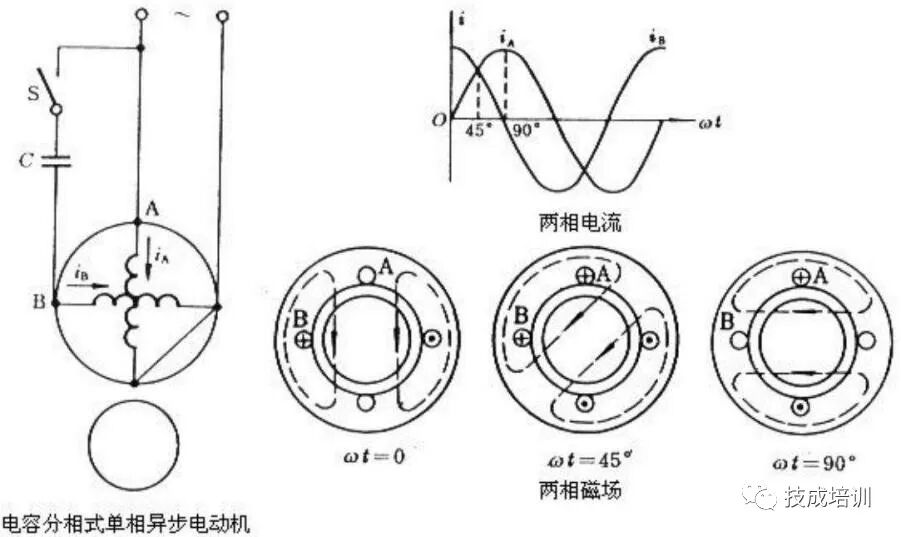

区别于三相电机直接接入存在相位差的三相电，单相电机由于只接入单相电，没有相位差，为了解决这个问题，给其中一个绕组串接一个电容。这样，两个绕组流过的电流就存在了90°的相位差，如下图所示。
从波形上看，B相绕组的电流先达到最大值，所以它产生的磁场最强，方向也是垂直于B相绕组；然后直到A相绕组电流达到最大值，磁场方向又垂直于A相绕组。在整个过程中，显然磁场方向的改变使靠旋转来实现的。
综上，我们可以发现，不管是三相电机或是单相电机，它们都能产生旋转磁场，而产生旋转磁场的条件有两个：一个是定子绕组在空间上的分布要存在夹角；一个是流过绕组的电流要存在相位差。
而三相电机要接单相电源，只要能产生旋转磁场即可。换句话说，只要能满足产生旋转磁场的两个条件，电机就能正常旋转。显然，第一个条件“绕组存在夹角”已满足，现在，只需要解决电流相位差这个问题就可以，方法和单相电机一样，接入一个电容即可。
|
