电机端盖的加工和质量控制

发布时间:2019-07-21 16:29:00 点击:




无锡宏达起重电机2019年7月21日讯  中小型异步电机一般采用带轴承的铸铁端盖,端盖上具有安放轴承的轴承室以及与机座配合的止口。端盖起着支承转动部分、确定转子与定子相对位置、保护电机内部和导风的作用。端盖结构的刚度、止口与轴承室的尺寸精度和形位公差,直接影响定子与转子之间的气隙均匀度乃至电机的质量水平。因此,端盖加工中关键的问题是如何控制止口和轴承室的精度、两者之间的同轴度以及止口台阶端面对轴心线的圆跳动。

轴承端盖是定子与转子之间的联结件,依靠止口和轴承室的配合精度保证电机气隙的精确性,并且要求装卸磨损对精度的影响小。因此,对止口和轴承室粗糙度的要求较高。端盖加工时应注意轴承室的尺寸精度、圆柱度与粗糙度;止口的尺寸精度、圆柱度与粗糙度;轴承室与止口的同轴度;端面对轴心线的圆跳动;端盖的深度等。

凸缘端盖止口对轴线的径向和轴向跳动测量

1

测量时被测电机的放置问题

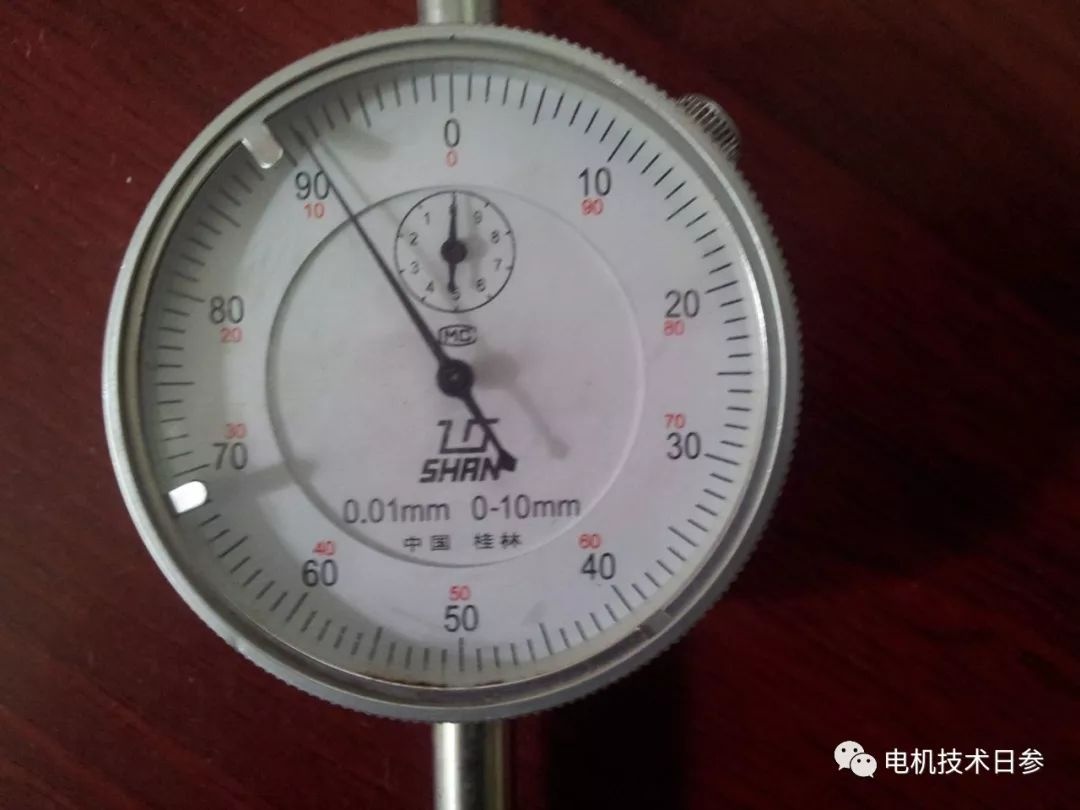

测量时,可将千分表的表架通过其磁力表座固定在轴伸上。但有一个问题需要引起注意,就是由于所用轴承径向游隙的存在,若测量时被测电机卧式放置时,将会因转子在其重力的作用下下沉,而使其轴线偏离中心位置(理论偏离值即为所用轴承的径向游隙的1/2),造成测量值的方法误差,给最后结果的判定带来一定困难,甚至产生误判。较公认的放置方法是将被测电机的凸缘端盖朝上,使电机轴线与地面垂直。将1级精度的千分表安装在磁力表架上,磁力表座吸在轴伸上。

起重电机,YZR起重电机,YZB起重电机


2

径向和轴向跳动的检测

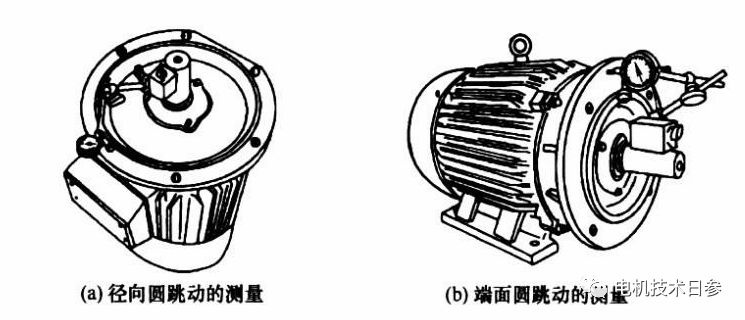

●凸缘端盖止口对电机轴线径向圆跳动的测量方法。将千分表的测头抵在凸缘端盖止口的侧面上,调整好千分表的位置和测量力后将其固定在一个位置,调整表罩,使其指针指到零位上。用手缓慢地旋动转轴一周,记录下千分表指示的最大值和最小值,两值之差(即表针摆动的范围)即为凸缘端盖止口对电机轴线径向圆跳动数值。

起重电机,YZR起重电机,YZB起重电机

●凸缘端盖止口对电机轴线端面圆跳动的测量方法。测量凸缘端盖止口对电机轴线端面圆跳动方法与测量径向的方法基本相同,不同点只在于千分表的测头应放置在止口的端面上,取值方法同上。
