无锡伯顿起重电机2019年6月16日讯 电机定转子冲片设计除下料利用率、标准化直径和尺寸精度等具体要求外，还必须考虑其加工工艺性。

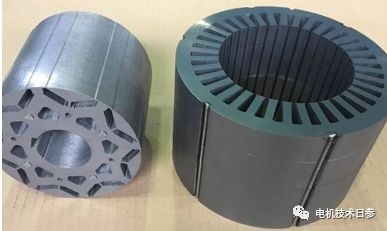

冲模制造的难易，基本上取决于槽形。确定槽形时，应考虑下列因素：
●便于模具制造，模具淬火时，凹模尖角处常因应力集中而产生裂纹。设计时应尽可能采用圆角，圆角半径一般应不小于1毫米。如果凹模采用拼块结构，为便于拼块加工，以采用平肩平底或平肩圆底梨形槽为好。对于闭口槽的桥拱高度尺寸要求很准，工艺上较难保证。

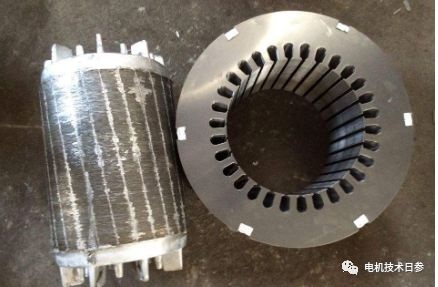

从嵌线和铸铝角度考虑，圆底槽比平底槽好。定子冲片采用圆底槽能改善导线的填充情况，槽绝缘不易损坏，在槽满率相同的情况下，嵌线比平底槽容易。转子冲片采用圆底槽，铸铝时铝水的填充情况比平底槽好。
●冲片槽口强度与冲模模刃强度有关，槽口高度太小，模具容易损坏。从模具制造和寿命考虑，对于厚0.5毫米的硅钢片，一般槽口高度应不小于0.8毫米；磁极冲片阻尼孔或槽，一般槽口高度应不小于1.8毫米。

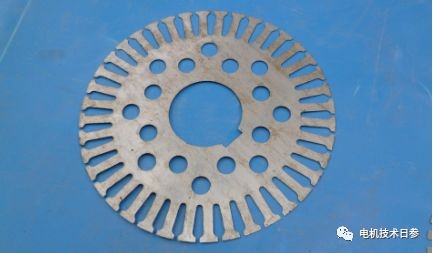

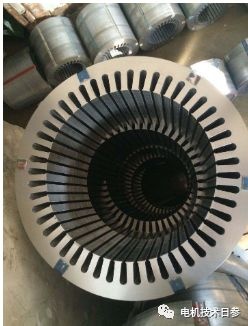

记号槽（也叫标记槽）是冲片正反面及径向位置的标记。因此，冲片上的标记槽的中心线不应与相邻燕尾槽的中心线相重合。对于无燕尾槽的冲片，则标记槽的中心线不能与齿或槽的中心线相重合。当槽数很多时，很难查看小半圆孔（定位槽)相对于齿或槽的位置。因此，往往在定子冲片外圆上做两个不同大小的小半圆孔。中小型电机转子冲片往往使键槽带有尖角兼作标记槽。

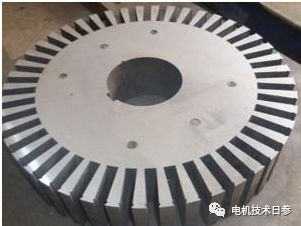

从冲模的加工及寿命方面考虑，通风孔最好采用圆形。圆形通风孔风阻最小，有利于电机的通风。通风孔的数目应等于电机极数的倍数，并沿圆周均匀分布，以免引起磁路上的不对称和机械上的不平衡。
通风孔的位置应考虑冲模的强度，不应使孔边缘到键槽或轴孔的距离小于5毫米，在小容量电机中，最好是通风孔中心在槽底圆周和轴孔圆周中间，这样，下模在各个方向上强度较均匀。

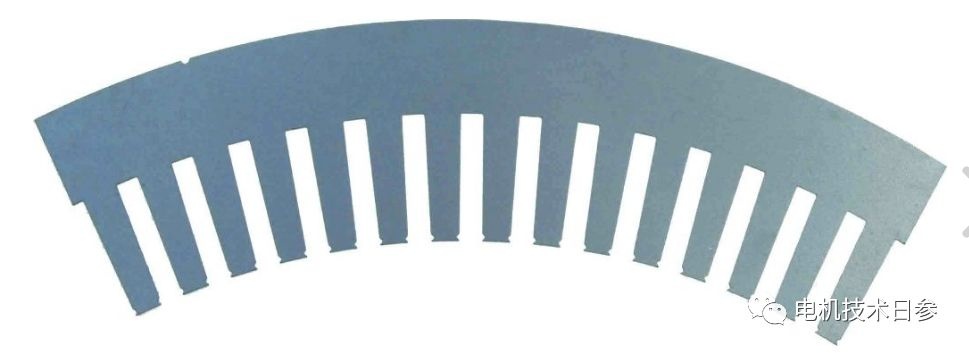

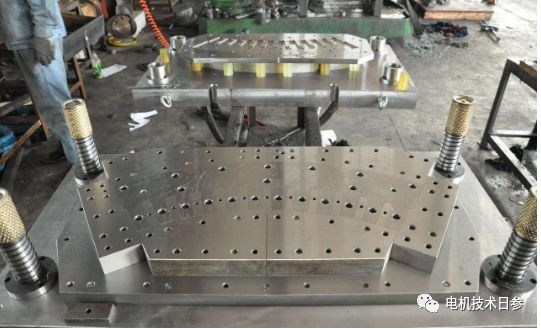

为了提高扇形冲片铁心的坚固性和磁路的平衡性，铁心冲片采取交叉叠装，并以燕尾筋或拉紧螺杆固定。确定扇形片结构时应考虑到下述原则：
●扇形片的内外弦长之和或其和的整倍数，应略小于硅钢片的宽度，以利于合理套裁。
●铁心整圆中扇形片数（拼数）与槽数有关。应当使每张扇形片上的齿数为整数，优先选用偶数槽。以便能用最简单的1/2交叉方法叠装。此时，扇形片应设置两个燕尾槽（筋）或固定螺杆孔，槽孔太多装压麻烦；若只有一个槽（孔），则扇形片固定不稳固。
●当扇形片槽数仅能采用奇数时，应尽量选用1/3交叉叠装，避免正反向叠片。满足以上条件的扇形片，每台电机只需用一种复冲模就可完成扇形片的冲制任务。
●扇形片两端应是半个槽而不是半个齿。应尽力避免出现半齿分片。否则扇形片两端的半齿很容易变形甚至折断。这种冲片的复冲模的凹模将增加一个齿的加工量，且凸模的强度也有所降低。
●扇形片侧边一般留有0.2毫米间隙，以保证叠压时，两扇形片不致重叠。
●扇形片拼数不宜过多，否则不仅会降低叠装效率，而且因接缝太多，影响导磁性能。每张扇形片的面积不宜过大，以免拉紧螺杆直径过大和根数过多，增加了结构和加工的复杂性。
●磁极冲片的螺杆孔或仰钉孔对压装质量影响很大，孔径一般比螺杆或铆钉直径大0.3毫米。
●冲片的尺寸精度主要取决于冲模的精度，目前冲模制造精度，一般为IT6~IT7级，故冲片的尺寸精度一般取IT8级，再高的精度等级较难达到。
|
