电机二次启动怎么接线?电动机星三角启动原理图分析

电机二次启动怎么接线?
起重电机专业生产厂家无锡宏达2021年12月29日讯 答:按图索意，无论电机什么二次启动，首先得要看懂整个启动控制电路图，不然是白说了。

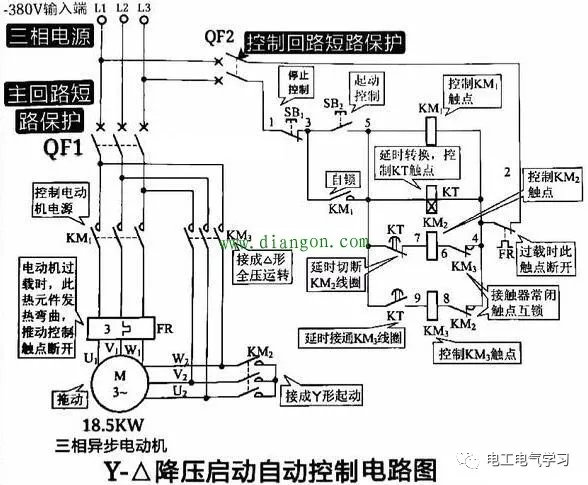

所谓的电机二次启动是指功率在11KW以上的三相交流异步电动机在运行前采用星三角转换来实现运转目的的一种方式。注意:究竟多大电机采用星三角启动存在争议，其实对于变压器功率足够大时，电机直接启动的范围可以扩大至18.5KW。下图为一个电机二次启动的星三角转换电路图。

上图中详细介绍了主回路与控制回路各元器件的作用及功能，如果将其电路图看懂得了，对于如何接线就相当简单了。
其中主回路有三个交流接触器，它的大小是根据电机功率来配置的，安装主回路的导线也是根据电机功率选择导线截面积的(多股铜导线按照每平方毫米5A取值)。热继电器按照电机额定电流选择。

控制回路需要常闭触点状态的停止按钮一个；常开触点的启动按钮一个；得电延时继电器1~30s一个；简单地说，二次启动控制回路都是控制三个交流接触器的线圈，它需要利用接触器的常开触点进行自锁，接触器的常闭触点进行互锁，防止它们之间错误的动作。
这种电机三个绕组如上图所示，分别为U1~U2、V1~V2、W1~W2。正常组成三角形接法运转时，第一个线圈的头U1与第三个线圈的尾W2短接，第三个线圈的头W1与第二个线圈的尾V2短接，第二个线圈的头V1与第一个线圈尾U2短接即可，如上图三角形接法一样。
由于这种电机的功率比较大(功率在4KW以上的电机都是三角形接法)，起动时的起动电流太大，对供电线路造成过大的电压降，而影响其它电气设备的运行。
现在就电路图来说一下它的工作原理。
上图中KM1、KM2、KM3为Y/△转换的三个交流接触器。kM1为主交流接触器，无论是Y形正常运转，它都担负传递电能的工作，必须吸合动作。
kM2交流接触器在电路中只是作为Y形的O点，电机正常运行时KM2它是不动作的。
KM3交流接触器是电路Y形启动后来与KM1一起吸合共同完成工作任务，形成正常的△形运转的电流通路。电机Y形降压启动时KM1吸合，KM2动作将电动机接成Y形。
一般Y型启动都采用上图中的380或220V（根据动力线的情况来定，220v需有工作零线N，无零线N必须用380v继电器）的得电延时继电器。这种继电器可以根据电动机的功率大小，来随机调整Y型启动时间（一般延时时间在5~30秒）。
工作原理:
合上QF1断路器和QF2断路器，为电路工作提供准备条件。
启动；按下启动按钮SB2(3-5)，电源使交流接触器KM1线圈和KT得电延时继电器线圈吸合和工作。KM1辅助常开触点(3-5)完成闭合自锁，同时KT开始延时，接通Y形启动的kM1和KM2交流接触器，此时电动机得电接成Y形，此时线电压√380Ⅴ变至成220Ⅴ给电动机进行降压运转。经kT延时后，KT的一组得电延时断开，切断了kM1线圈回路电源，与此同时kT的另一组得电延时闭合的常开触点闭合，接通了△形运转的交流接触器KM3，这时kM1、kM3同时工作，为电动机全压运转回路电源。到此整个Y/△启动结束，从而完成由Y形启动到△形运转的自动控制。
停止；按下停止按钮，所有的KM1、kM2、kM3、KT均失电，电动机停止工作。
