无锡伯顿起重电机2019年4月14日讯 电机产品的接地是安全性要求的必要措施，低压电机产品标准中规定，所有的电机产品都必须有可靠的接地标志，对于小规格产品，其接地标志一般设置在接线盒内，而对于功率不小于110千瓦的电机，则要在电机壳体的适当部位再增加一个接地点。
保护接地是为了防止设备因绝缘损坏带电，而危及人身安全所设的接地，如电力设备的金属外壳、钢筋混凝土杆和金属杆塔。保护接地只是在设备绝缘损坏的情况下才会有电流流过，其值可以在较大范围内变动。
电机保护接地的标志应该牢固可辨，一般采用成型方式与电机机座或接线盒融为一体，必要时会采用固定标志牌的方式，但应采用铆接或焊接方式固定，不能简单地采用螺钉紧固；还要强调的是接地线的颜色、导体直径、接端头和固定螺栓直径都有专门的规定，但这些往往在设计和制造过程中得不到重视和落实。
电机知识拓展——电机接地的相关规定
1接地端子
接地端子的设计，应保证与接地导线具有良好的联接而不损坏导线或端子。对不属于工作回路的其他可触及的导体部件，彼此间应有良好的电联接，且与接地端子也作良好电联接。当电机的转子绕组以及所有轴承都带有绝缘，除非制造厂与用户协议采用另外的保护措施，转轴应与接地端子作电联接。
当接线盒内设有接地端子时，则接地导线应采用与相线相同的金属制成。当机座上装有接地端子时，经协议接地导线可用另外的金属(例如钢)制成。在这种情况下，端子尺寸的设计应适当考虑导线的导电率。
2接地标志
电机机座与保护接地装置之间应有永久、可靠和良好的电气连接，当电机在设备底座上移动时，保护接地导体应仍能可靠连接。
3连接要求
电机若采用接线端子连接接地导线，该接线端子应符合GB14711的要求。保护接地接线端子的连接应可靠锁紧，应能防止意外转动和防止减小电气间隙与爬电距离。不用工具应不能将其松开。
4独立性
保护接地端子除作保护接地外，不应兼作他用。
5相容性
保护接地导体和保护接地端子及其连接装置的材料应具有相容性，能抗电腐蚀且是电良好的导电体。若用黑色金属，则应电镀或用其他有效措施防止锈蚀。
6韧性
保护接地导体应有足够的韧性，应能承受电机振动应力，并对其应有适当保护措施防止在电机使用和安装时产生危险。
7贯穿性及连接有效性
保护接地连接应能保证确实贯穿油漆之类的非导电性涂料层。连接方式可为冷压接或其他等效手段，不应用铰接和仅靠锡焊。
8穿透性及导电截面
穿透弹性橡胶底座的接地体应是金属，不能用导电橡胶接地。保护接地端子的螺钉和接地导体应有足够截面，接地导体截面积按GB755的规定。
9接地可靠性
接地路径的电阻应不大于0.1Ω。电阻确定方法：通过在预计接地的部件与接地导体端子之间施加一个等于电机全定额输入或输出时的电流，测量电压降并以此电压降除以流过该线路中的电流，计算出接地路径电阻。

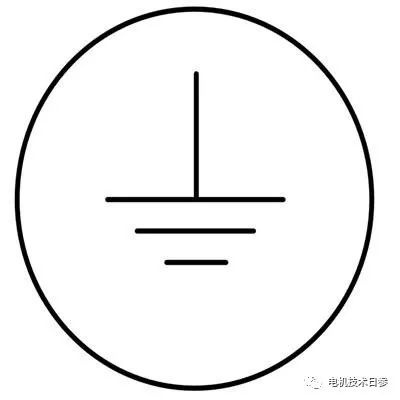

10接地标志
接地装置应有标准规定的接地标志。
|
