1．控制要求
无锡伯顿起重电机2018年6月21日讯 能够利用基本的低压器件实现三相交流异步电机正反转控制。
2．继电控制电气原理图

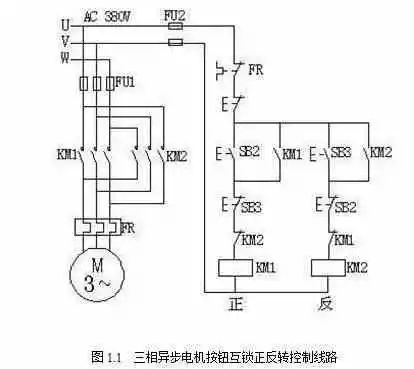

继电器控制的三相交流异步电动机正反转继按钮互锁控制电气原理图如图1.1所示。
请点击输入图片描述
图1.1 三相异步电机按钮互锁正反转控制线路
3．继电控制电气原理图

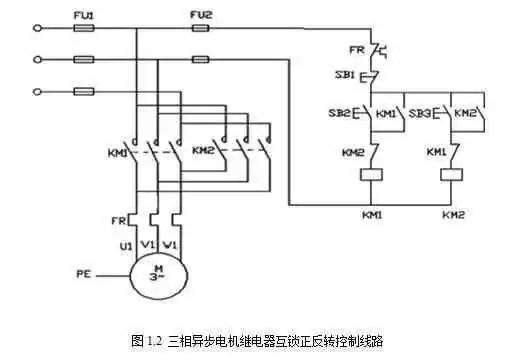

继电器控制的三相交流异步电动机正反转继电器互锁控制电气原理图如图1.2所示。
请点击输入图片描述
图1.2 三相异步电机继电器互锁正反转控制线路
一、绘制原理图

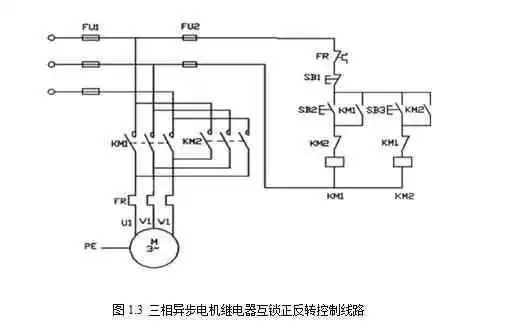

继电器互锁如图1.3
请点击输入图片描述
图1.3 三相异步电机继电器互锁正反转控制线路

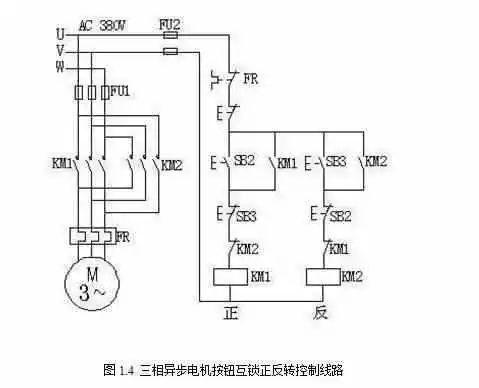

按钮互锁如图1.4
请点击输入图片描述
图1.4 三相异步电机按钮互锁正反转控制线路
二、输入/输出点分配

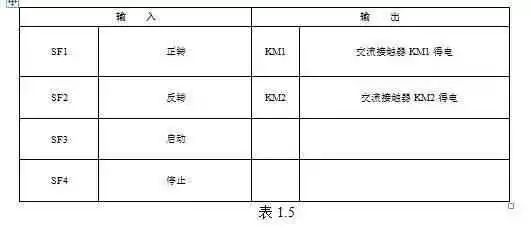

输入/输出点分配如表1.5所示。
表1.5
请点击输入图片描述
三、安装
1、步骤如下
1．在实验教师的指导下，分析电气控制线路原理图。
2．用万用表检查各元器件的质量。
3．读懂电气元件布置图，并依此安装和固定电器元件。
4．读懂电气安装接线图，并依此布线。
（1）主电路接线要注意接触器主辅触点的分辨和选用以及热继电器的连接；
（2）控制线路接线时要注意按钮常开和常闭触点的分辨、选择和接线。
5．通电检查并排除电路故障
三相交流电动机点动控制线路接线
在未通电情况下，用万用表电阻档初步检查控制线路是否正确。
接通电源，操作相关按钮，验证电路的工作情况。
2、安装工具
工具：万用表、尖嘴钳、偏口钳、螺丝刀、剥线钳、试电笔等。
器材：试验安装板一块，低压电器元件若干，导线若干。
3、绘制元件布置图。

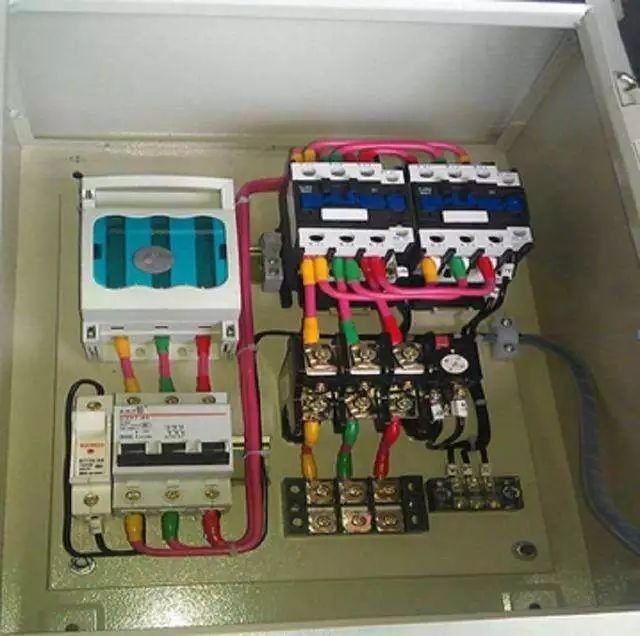

元件经检查合格后根据绘制好的元件布置图在控制板上安装电气元件，如图2.0所示。电器安装应牢固，并符合工艺要求，并根据接线图接线。
请点击输入图片描述
图2.0三相异步电机按正反转控制线路
4.、硬件调试
使用万用表检查线路，电源正负极之间不能有短路现象，连接线的两端点到点要接通。要求确保无误教师检查后才允许通电调试。
|
