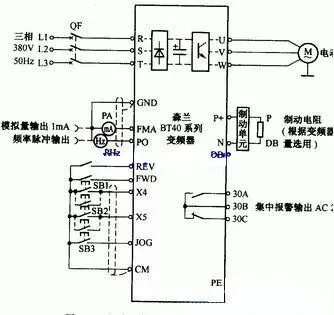

无锡伯顿起重电机2018年1月16日讯 此线路电动机在未运行时点动有效。电动机的运行／停止由REV、FWD端的状态(即开关)来控制。其中，REV、FWD表示运行／停止与运转方向，当它们同时闭合时无效。
可通过并联开关来实现在不同的地点控制同一台电动机转速上升／转速下降，由X4、x5端的状态(开关SBl、sB2)确定，虚线即为设在不同地点的控制开关。
JOG端为点动输入端子。当变频器处于停止状态时，短接JOG端与公共端(CM)(即按下SB3)，再闭合FWD端与cM端之间连接的开关，或闭合REV端与cM端之间连接的开关，则会使电动机M实现点动正转或反转。
|
