电动机振动的诊断程序和涉及的测量方法

发布时间：2017-12-14 22:36:00 点击：

无锡伯顿起重电机讯电动机产生的振动原因较复杂，振动诊断分两个层次进行，一次诊断时简易诊断，确定电动机总振动级是否超过各种标准规定的限值，决定是否需要进行二次诊断；二次诊断时震动的精密诊断，诊断的目的是要确定产生故障的部位和振动产生的原因。电动机振动出现异常时，通常采用下图所示的程序来进行分析和诊断。
起重电机,伯顿起重电机,YZR起重电机,起重设备,YZB起重电机

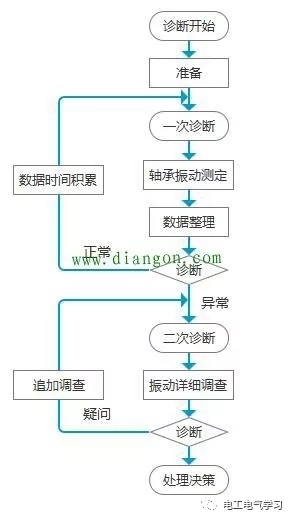

诊断程序
一次诊断
1. 诊断的目的：测量运行中电动机的振动水平及其变化，及早发现电动机异常振动的征兆。
2. 诊断前准备工作。在诊断前应详细调查并记录下列项目：电动机的规格，包括容量、电流、电压、转速；电动机负载机械及复合性质；振动测试场所和测试方法；测量所使用的传感器和测振仪的型号及仪器编号；振动值判定标准。
3. 测量方法。电动机振动的一次诊断的测量方法有两种：一是定时、定点巡回监测，使用仪器通常是手持式测振仪或数据采集器；二是远距离集中监测，使用固定安装的传感器和固定的测振仪，能连续记录信号，并输出振动超限的报警信号。
4. 数据整理和诊断结论。测量得到的数据与振动初始值和判定标准进行比较，看电动机振动值是否在允许值之内。如在允许范围内，一次诊断就算完成，其测量数据可存在数据库，作为趋势分析之用；如超出允许范围或发现异常振动，则需要二次诊断。

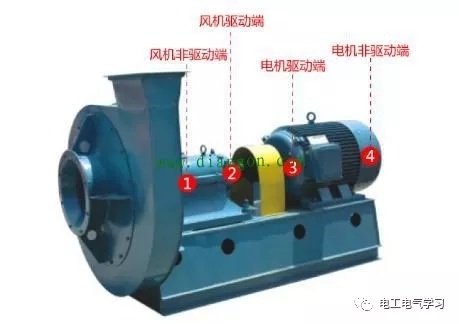

风机的常见的4个测点位置
二次诊断
1. 二次诊断的目的：要查清电动机异常振动和振动值超限的原因，确定故障部位，并作出处理决策。
2. 二次诊断调查项目：振动发生情况的调查，如查明电动机及负载机械运行条件的变化，振动发生前后电动机状态变化等；振动信号的记录、测量和各种分析。将记录的信号经过各种变换和处理，并分析得到的振动幅值、频率成分和变换后的信号，与正常状态时的参数进行比较，以分析故障性质和产生故障的原因，对振动发生的原因加以诊断。诊断人员对于电动机各种故障发生的振动特征必须要有良好的理解，才能得出可靠的诊断结论，并作出正确的处理决策。
3. 追加调查：经过二次诊断后，如果对于电动机异常振动发生的原因不能作出诊断结论时，此时必须进行追加调查，追加调查的项目有：增加测量项目；增加振动分析项目；改变电动机运行条件再作测量，根据追加调查的结果和分析结果，再次进行诊断，直至得到肯定的诊断结论。电动机振动的简易诊断
电动机的简易诊断一般在现场进行，使用设备通常是便携式测振仪，定期、定点对电动机进行单一频段内的总振级的测量。仪器频响范围一般为10～1000Hz，拾振器通常采用手持式或配有探针、磁座的测振传感器。
