无锡伯顿起重电机2017年12月13日讯 一提到变频器，大家都知道，用它来调速效果很好。其实，用变频器来控制三相异步交流电机的正反转，效果也不错。
现举一例说明，看下图：

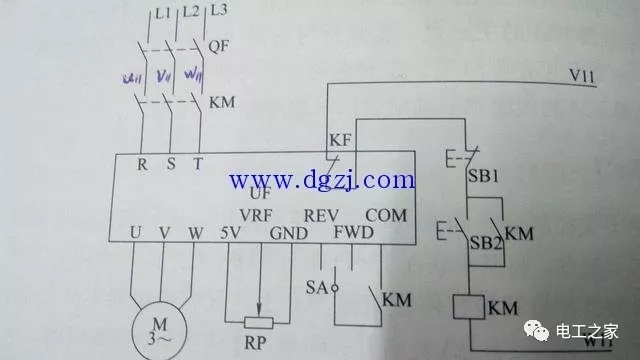

变频调速电动机正反转控制电路
上图为变频器控制三相交流电机正反转电路图。
从图中可以看出，电路由两部分组成：负载工作主电路和控制电路。
负载工作主电路是由电源主开关（断路器）、交流接触器KM主触点、变频器内置交—直—交转换电路、三相异步交流电动机M等。控制电路由变频器内置辅助电路，启动按钮开关SB2，停止按钮开关SB1、交流接触器KM电磁线圈，接触器常开辐助触点及电机正反转选择开关SA 等。RP为频率给定信号电位器。
变频器控制三相交流电机正反转工作过程
见上图，先合上电源开关QF，控制电路得电，当按下启动按钮SB2时，接触器KM线圈得电吸合并自锁，连接COM与SA之间的接触器动合触点KM闭合。主电路中接触器主触点闭合，变频器输入端R、S、T得电，变频器准备工作。
操作选择开关SA,当SA与FWD接通时，电机正向运转；当SA与REV接通时，电机反向运转。需要停机时，将选择开关SA置于中间位置，变频器先停止工作。按下停止按钮SB1，接触器KM线圈失电复位，接触器主触点断开，切断三相电源。
若先按下停止按钮SB1，接触器线圈失电复位，接触器主触点断开，直接切断变频器输入电源，电机停止工作。
|
