变频器控制电动机正反转电路及参数设置

发布时间：2017-12-11 21:49:00 点击：

无锡伯顿起重电机讯  在控制电动机正反转时要给变频器设置一些基本参数，具体如下表：
参数名称              参数号   设置值
加速时间                Pr.7          5s
减速时间                Pr.8          3s
加减速基准频率      Pr.20       50Hz
基底频率                Pr.3          50Hz
上限频率                Pr.1          50Hz
下限频率               Pr.2           0Hz
运行模式                Pr.79        2

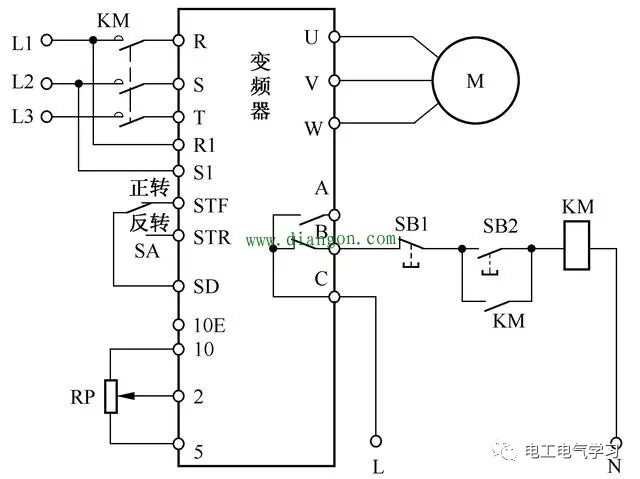

1.开关控制正、反转控制电路
采用了一个三位开关SA，SA有“正转”、“停止”和“反转”3个位置。
（工作过程说明已省略）

该电路结构简单，缺点是在变频器正常工作时操作SB1可切断输入主电源，这样易损坏变频器。

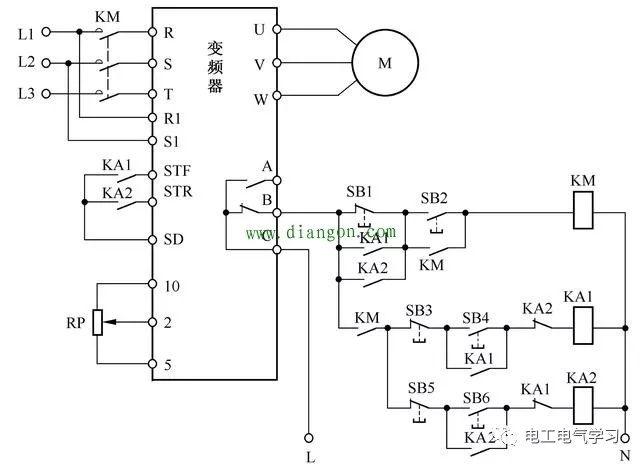

2.继电器控制正、反转控制电路
采用了KA1、KA2继电器分别进行正转和反转控制。
（工作过程说明已省略）

KA1或KA2常开触点闭合将SB1短接，断开SB1无效，这样做可以避免在变频器工作时切断主电源。
