看电机绕组展开图，学习绕组嵌线工艺
第一节、三相单层链式绕组嵌线工艺
无锡伯顿起重电机讯 单层链式绕组由形状、几何尺寸和节距相同的线圈连接而成，整个外形如长链。链式绕组的每个线圈节距相等并且制造方便；线圈端部连线较短并且省铜。主要用于q=2的4、6、8极小型三相异步电动机。

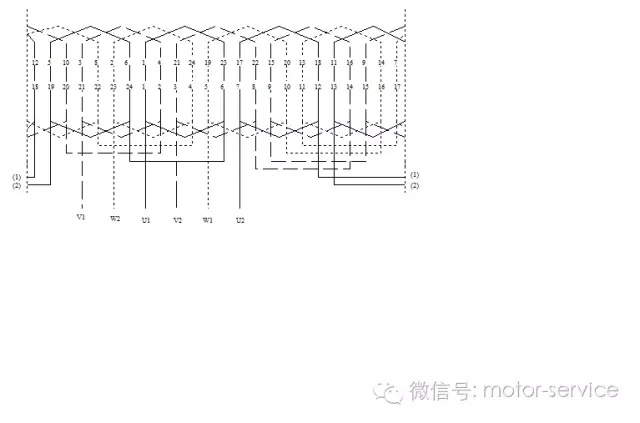

图1是三相4极24槽单层链式绕组展开图。每极每相槽数为2，线圈节距为1—6。
图1
展开图上面一行数字表示嵌线顺序，下面一行数字表示线槽序号。由图可以看出每一相都有4个线圈。每一个线圈都有两个边，通常我们把先下的那一个边称为下层边，例如本例中的奇数槽里下的那一边（图上每个线圈的左边），都是下层边；后下的那一边称为上层边，例如本例中的偶数槽里下的那一边（图上每个线圈的右边），都是上层边。每一个上层边都压着两个下层边，例如本例中的6槽里下的上层边压着5槽、3槽下的下层边，由此可见，单层链式绕组嵌线时一定要吊起两把线圈较后下，即吊把线圈2把。嵌线步骤是按次序先嵌下层边，后嵌上层边；较后嵌吊起的两把线圈的上层边。
具体的嵌线顺序如下：
(1)选好第一槽位置，靠近机座出线口 。
（2）嵌槽1（U相第一个线圈的下层边），上层边吊起。
（3）空一槽24，嵌23槽（W相第一个线圈的下层边），上层边吊起。
（4）再空一槽22，嵌21槽（V相第一个线圈的下层边），上层边按节距1—6压着1槽、23槽的下层边嵌入槽2。
（5）再空一槽20，嵌入19槽（U相第二个线圈的下层边），上层边按节距1—6压着23槽、21槽下层边嵌入24槽。此线圈与本相第一个线圈的连接关系是上层边与上层边相连或下层边与下层边相连，即尾、尾或首、首相连。
（6）以后W、V相按空一槽嵌入一槽的次序，轮流将U、W、V三相的4个线圈嵌完。较后把吊把线圈两把嵌入，至此整个绕组全部嵌完。
单层链式绕组的嵌线规律是：嵌1槽，空1槽，吊2把线圈。简称为“嵌1空1吊2”。
按此种方法嵌线，同相线圈之间的过桥线可不截断，连接时要注意翻把，使其首首相连、尾尾相连。较后留出的6个线头，隔一即为同名端，如V1、U1、W1和W2、V2、U2。
|
