无锡伯顿起重电机讯 三相异步电动机的定子绕组由U、V、W三相绕组组成，这三相绕组有6个接线端，它们与接线盒的6个接线柱连接。在接线盒上，可以通过将不同的接线柱短接，来将三相异步电动机定子绕组接成星形或三角形。
图1 三相异步电动机接线盒
1、星形接线法
要将定子绕组接成星形，可按图2a所示的方法接线。接线时，用短路线把接线盒中W2、U2、V2接线柱短接起来，这样就将电机内部的绕组接成了星形。
图2a 定子绕组按星形接法接线
图2 定子绕组按三角形接法接线
2、三角形接线法

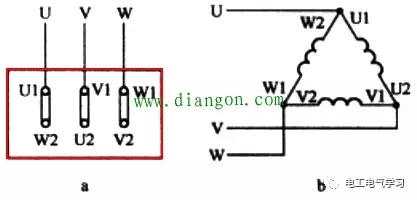

要将电动机内部的三相绕组接成三角形，可用短路线将接线盒中的U1和W2、V1和U2、W1和V2接线柱按图2b接起来，然后从U1、V1、W1接线柱分别引出导线，与三相交流电源的3根相线连接。如果三相交流电源的相线之间的电压是380V，那么对于定子绕组按星形连接的电动机，其每相绕组承受的电压为220V；对于定子绕组按三角形连接的电动机，其每相绕组承受的电压为380V。所以三角形接法的电动机在工作时，其定子绕组将承受更高的电压。 3、三相异步电动机铭牌的识别

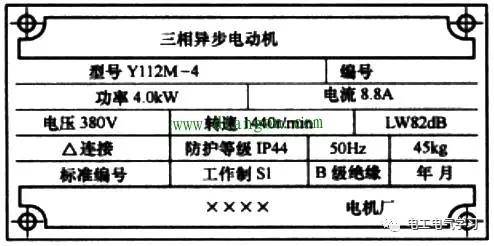

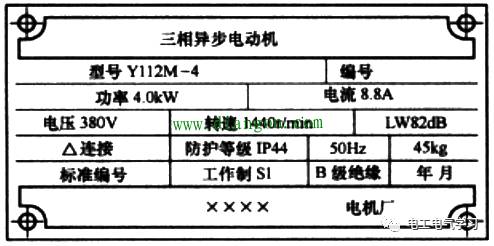

三相异步电动机一般会在外壳上安装一个铭牌，铭牌就相当于简单的说明书，它标注了电动机的型号、主要技术参数等信息。下面以图3的三相异步电动机铭牌为例来说明铭牌上各项内容的含义。
①电动机型号(Y112M4-4)。型号通常由字母和数字组成，其含义说明如下：
Y 112 M - 4
| | | |-----------------磁极数
| | |-------------------------机座类别(L为长机座；M为中机座；S为短机座)
| |--------------------------------中心高度(mm)
|--------------------------------------异步电动机
②额定功率(功率4.0kW)。该功率是在额定状态工作时电动机所输出的机械功率。
③额定电流(电流8.8A)。该电流是在额定状态工作时流入电动机定子绕组的电流。
④额定电压(电压380V)。该电压是在额定工作时加到定子绕组的线电压。
⑤额定转速(转速1440r/min)。该转速是在额定工作状态时电动机转轴的线速。
⑥噪声等级(LW82dB)。噪声等级通常用LW值表示，LW值的单位是dB(分贝)，LW值越小表示电动机运转时噪声越小。
⑦连接方式(△连接)。该连接方式是指在额定电压下定子绕组采用的连接方式，连接方式有三角形连接方式和星形连接方式两种。在电动机工作前，要在接线盒中将定子绕组接成铭牌要求的接法。
4、三相异步电动机定子绕组连接错误的后果
如果接法错误，轻则电动机工作效率降低，重则损坏电动机。例如：若将要求按星形连接的绕组接成三角形，那么绕组承受的电压会很高，流过的电流会增大而易使绕组烧坏；若将要求按三角形连接的绕组接成星形，那么绕组上的电压会降低，流过绕组的电流减小而使电动机功率下降。一般功率≤3kW的电动机，其定子绕组应按星形连接；功率≥4kw的电动机，定子绕组应采用三角形连接。
|
