电机星三角启动的主电路和控制电路

发布时间：2017-10-30 20:26:00 点击：

无锡伯顿起重电机讯星三角（星形-三角形）降压启动是指电动机启动时，把定子绕组接成星形，以降低启动电压，限制启动电流；等电动机启动后，再把定子绕组改接成三角形，使电动机全压运行。凡事在正常运行时定子绕组作三角形连接的异步电动机，均可采用这种星三角降压启动方式。
　　1. 当负载对电动机启动力矩无严格要求又要限制电动机启动电流、电机满足380V/Δ接线条件、电机正常运行时定子绕阻接成三角形时才能采用星三角启动方法；
　　2.该方法是：在电机启动时将电机接成星型接线，当电机启动成功后再将电机改接成三角型接线；
　　3.由于电机启动电流与电源电压成正比，而此时电网提供的启动电流只有全电压启动电流的1/3，因此其启动力矩也只有全电压启动力矩的1/3；
　　4.星三角启动属降压启动，它是以牺牲功率为代价换取降低启动电流来实现的，所以不能一概而论以电机功率的大小来确定是否需采用星三角启动，还要看是什么样的负载。一般在启动时负载轻、运行时负载重的情况下可采用星三角启动，通常鼠笼型电机的启动电流是运行电流的5-7倍，而电网对电压要求一般是正负10%，为了使电机启动电流不对电网电压形成过大的冲击，可以采用星三角启动。一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动；

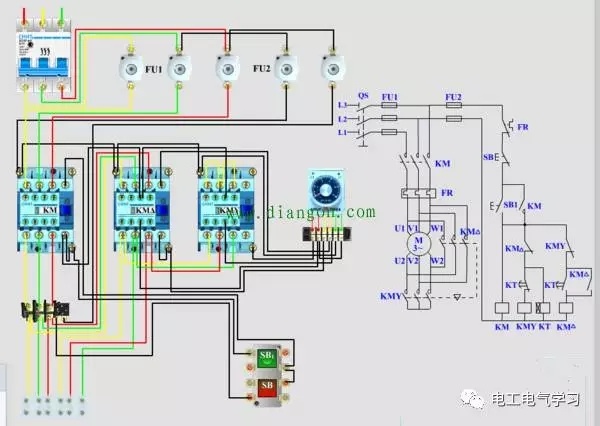

　　下面分别给出两种电机星三角启动的主电路和控制电路及接线图。

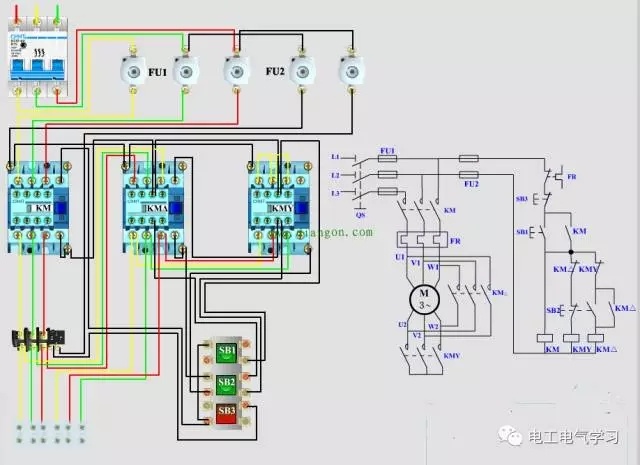

　　电机Y/△手动切换控制：
