在生产加工过程中，除了要求起重电机实现单向运行外，往往还要求电动机能实现可逆运行。如改变机床工作台的运动方向，起重机吊钩的上升或下降等。由三相交流电动机的工作原理可知，如果将接至起重电机的三相电源线中的任意两相对调，就可以实现电动机的反转。

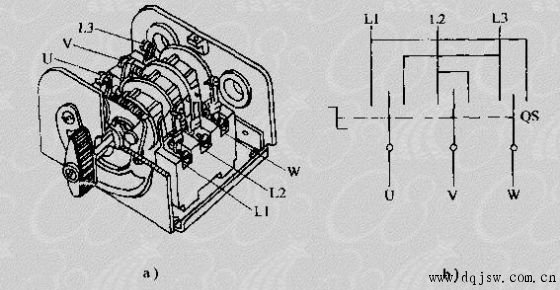

较简单的方法是采用倒顺开关，直接调换两相的接线即可。
倒顺开关正反转控制电路所用电器少，线路简单，但这是一种手动控制线路，频繁换向时操作人员的劳动强度大、操作不安全，因此一般只用于控制额定电流10A、功率在3kW以下的小容量电动机。那么，在生产实践中，对于频繁正反转的电动机采用什么样的控制方法呢?

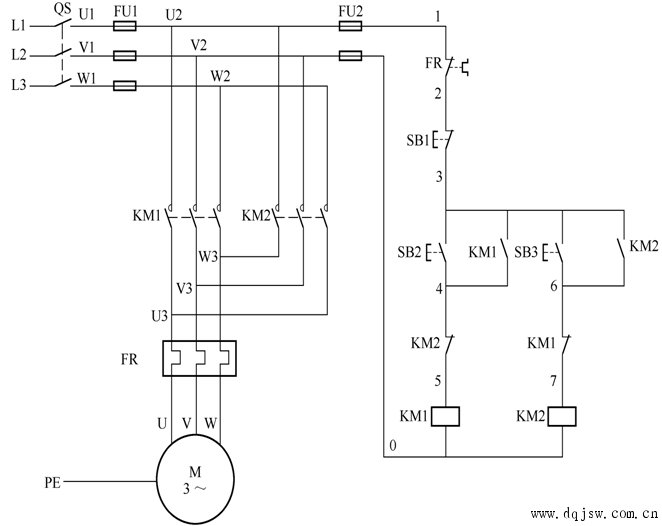

接触器互锁控制电路

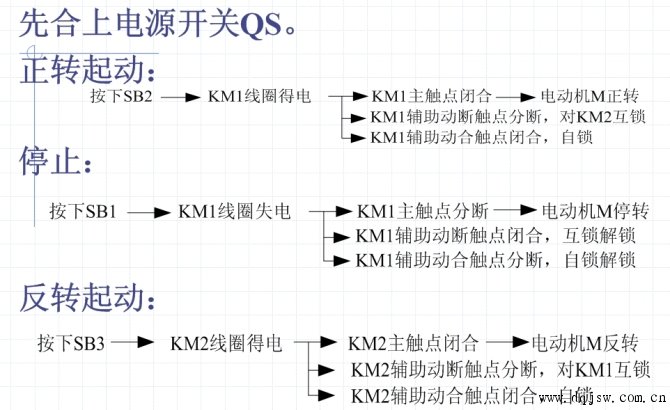

动作分析：
电动机控制电气互锁电路
在一个接触器得电动作时，通过其辅助动断(常闭)触点使另一个接触器不能得电动作的作用叫做互锁(也称联锁)，而这两对起互锁作用的触点称为互锁触点。(信息来源：www.dqjsw.com.cn)

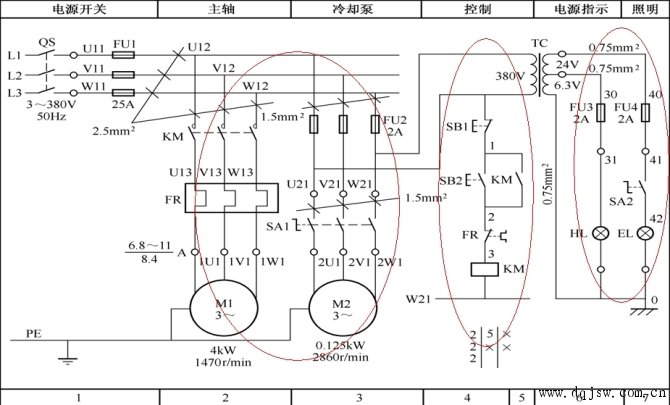

电气原理图——现以CW6132型普通车床的电气原理图为例来说明绘制电气原理图应遵循的一些基本原则
(1)电气原理图一般分为主电路、控制电路和辅助电路3个部分。
(2)电气原理图中所有电器元件的图形符号和文字符号必须符合国家规定的统一标准。
(3)在电气原理图中，所有电器的可动部分均按原始状态画出。
(4)动力电路的电源线应水平画出;主电路应垂直于电源线画出;控制电路和辅助电路应垂直于两条或几条水平电源线之间;耗能元件(如线圈、电磁阀、照明灯、信号灯等)应接在下面一条电源线一侧，而各种控制触点应接在另一条电源线上。
(5)应尽量减少线条数量，避免线条交叉。
(6)在电气原理图上应标出各个电源电路的电压值、极性或频率及相数;
(7)为方便阅图，在电气原理图中可将图幅分成若干个图区，图区行的代号用英文字母表示，一般可省略，列的代号用阿拉伯数字表示，其图区编号写在图的下面，并在图的顶部标明各图区电路的作用。
(8)在继电器、接触器线圈下方均列有触点表以说明线圈和触点的从属关系，即“符号位置索引”。
|
